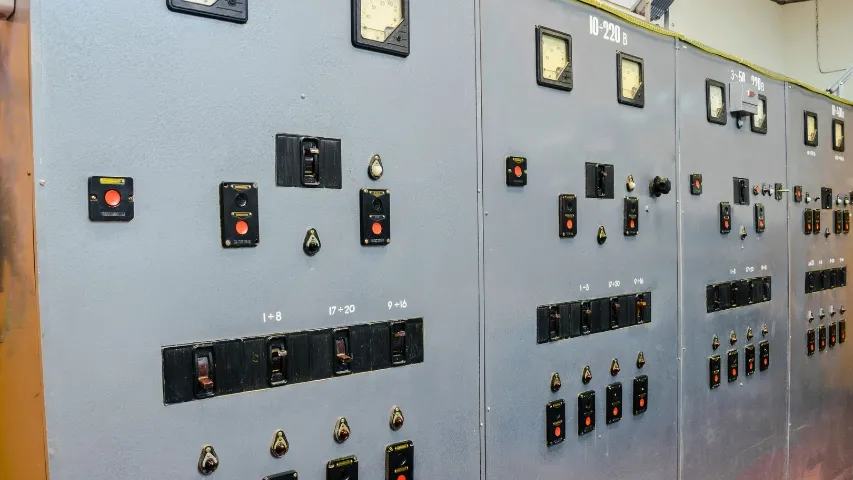

تابلو کمپکت ۶ سلولی | تابلو فشار متوسط و توزیع

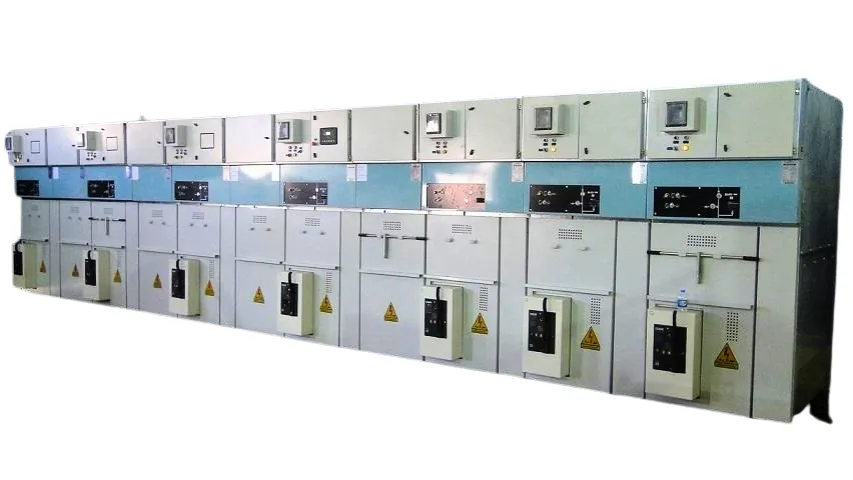

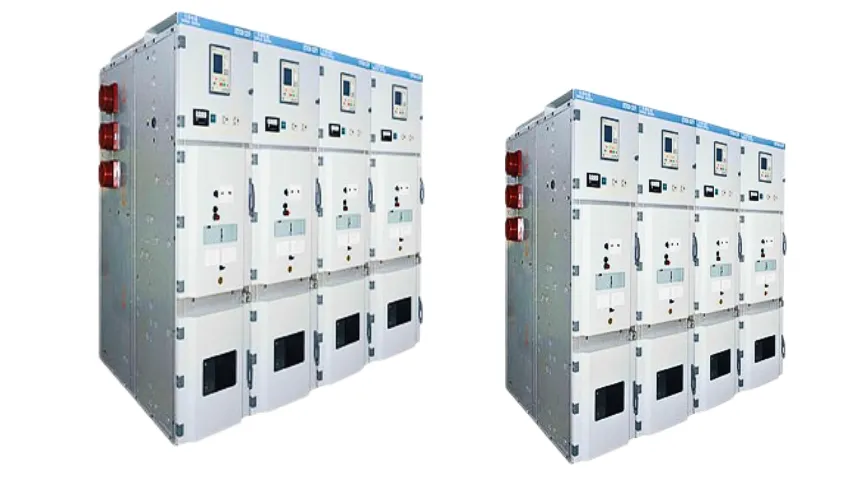

تابلو کمپکت ۶ سلولی یک مجموعه مدولار شامل شش سلول مجزا است که هر سلول میتواند نقش مشخصی (فیدر ورودی، سکسیونر، خروجی به فیدرها، سلول اندازهگیری یا حفاظت) داشته باشد. این نوع تابلوها برای زمانی مناسباند که نیاز به راهاندازی پست توزیع در فضای محدود یا برای نصب سریع پستهای پیشساخته وجود دارد. طراحی مدولار اجازه میدهد سلولها در کارخانه تولید و سپس در محل نصب مونتاژ شوند که سرعت اجرا را بالا میبرد.
علاوه بر این کاهش فاصله بین قطعات داخلی و استفاده از عایقها یا گازهای مخصوص در برخی مدلها باعث فشردهتر شدن ساختار بدون کاهش ایمنی میشود؛ این ویژگیها تابلو کمپکت را برای پروژههای شهری، مجتمعهای صنعتی و بیمارستانها مناسب میسازد.
کاربردها و موارد مصرف تابلو کمپکت ۶ سلولی
تابلو کمپکت ۶ سلولی مناسب شبکههای توزیع متوسط و فشار ضعیف در صنایع، ساختمانهای بزرگ، کارخانجات، پستهای پیشساخته و پروژههای عمرانی با محدودیت فضا است.
همچنین برای پستهای موقتی و دائم در پروژههای ساختمانی یا نیروگاههای کوچک کاربرد زیادی دارد؛ وقتی نیاز به تجمیع چند فیدر در یک کابینت فشرده باشد، مدلهای کمپکت هزینه کابلکشی و فضای لازم را کاهش میدهند.
انتخاب تجهیزاتی مانند سکسیونر قابل قطع زیر بار، دژنکتور خلاء یا کلیدهای فیوزدار بستگی به نیاز حفاظتی و عملیاتی پروژه دارد. افزون بر این، در محلهایی که از کابل هوایی استفاده میشود، هماهنگی با کابلهایی مثل «کابل آلومینیوم هوایی روکش دار» برای فیدرهای توزیع اهمیت دارد تا سازگاری مکانیکی و الکتریکی حفظ شود.
مزایای فضا و هزینه — چرا تابلو کمپکت ۶ سلولی اقتصادی است
تابلو کمپکت به دلیل طراحی فشرده و مدولار میتواند تا حدود قابل توجهی (در برخی طراحیها تا ۳۰–۵۰٪ در مقایسه با راهکارهای سنتی) در فضای مورد نیاز صرفهجویی کند؛ این موضوع در مناطق شهری یا سایتهایی با محدودیت زمین اهمیت بالایی دارد. کاهش فضا معمولاً با کاهش طول مسیرهای کابل، سِمت اجرا و زمان نصب همراه است که موجب کاهش هزینههای نیروی انسانی و متریال میشود.
علاوه بر این، نصب سریعتر و پیشساخته بودن، هزینههای نگهداری اولیه و زمان توقف را کمتر میکند. با انتخاب صحیح تجهیزات داخلی و طراحی مناسب، هزینه چرخه عمر (LCC) تابلو کمپکت بهطور معنیداری بهینه میشود.
مشخصات فنی پایه (ولتاژ، جریان، استانداردها)
تابلوهای کمپکت معمولاً در بازههای ولتاژی متوسط (برای پستهای ۱ تا ۳۶ کیلوولت در مدلهای مختلف) طراحی میشوند و بخش فشار ضعیف داخل کابینت تا سطوح جریان چند هزار آمپر قابل سفارشیسازی است.
بسیاری از تولیدکنندگان مطابق استانداردهای IEC 61439 یا استانداردهای بینالمللی مشابه طراحی و تست تایپ را انجام میدهند؛ همچنین تستهای Internal Arc و تستهای مکانیکی و الکتریکی برای اطمینان از عملکرد ایمن مورد نیاز است.
در زمان انتخاب تابلو، مشخصات ترانسفورماتورهای جریان، دژنکتورها، سکسیونرها و قابلیت نصب رلههای حفاظتی باید مطابق نیاز پروژه مشخص شوند.
طراحی مدولار و انعطافپذیری سلولها
در طراحی تابلو کمپکت، هر سلول میتواند بهصورت مستقل عملکردی داشته باشد — مثلاً سلول ورودی (با سکسیونر یا دژنکتور)، سلول خروجی فیوزدار، سلول اندازهگیری یا سلول بایپس.
این مدولار بودن اجازه میدهد پیکربندی تابلو بر اساس نیاز پروژه گسترش یابد یا تغییر کند بدون نیاز به تعویض کل مجموعه. همچنین امکان تست و نگهداری هر سلول بهصورت مجزا وجود دارد که ایمنی تعمیر را افزایش میدهد و زمان تعمیرات را کاهش میدهد.
این ویژگی مخصوصاً برای کاربریهای صنعتی و بیمارستانها که نیاز به در دسترس بودن بالا دارند بسیار مهم است.
تجهیزات حفاظتی و کنترل داخلی تابلو کمپکت ۶ سلولی
تابلو کمپکت ۶ سلولی میتواند شامل مجموعهای از ترانسفورماتورهای جریان (CT)، ترانسفورماتور ولتاژ (VT)، رلههای حفاظتی، نشانگرهای ولتاژ، و سیستمهای کنترل PLC/SCADA باشد.
انتخاب رلههای مناسب (اضافهبار، اتصال کوتاه، حفاظ تشخیص زمین و رلههای انتخابپذیر) بسته به شبکه و الزامات پروژه انجام میشود.
این تجهیزات امکان مانیتورینگ و قطع خودکار در شرایط خطا را فراهم میکنند و با نصب ترانسهای اندازهگیری، دقت سیستم حفاظت افزایش مییابد. توصیه میشود تنظیمات رله توسط مهندسین حفاظت شبکه و مطابق با نمودارهای رلهگذاری انجام شود.
جزئیات نصب و هماهنگی با کابلها (تمرکز بر کابل آلومینیوم هوایی روکش دار)
برای ارتباط تابلو با شبکه توزیع و فیدرها، انتخاب کابل صحیح حیاتی است. در بخشهای هوایی که وزن و هزینه حائز اهمیت است، «کابل آلومینیوم هوایی روکش دار» معمولاً گزینهای اقتصادی و سبکتر نسبت به کابل مسی ارائه میدهد؛ اما باید به مشخصات مکانیکی (مقاومت کششی، مقاومت حرارتی) و الکتریکی (مقاومت اهمی و افت ولتاژ) توجه کرد.
نقاط اتصال سرکابل باید مطابق استاندارد و با صفحات اتصال محکم انجام شود تا از تماس الکتریکی مطلوب و جلوگیری از گرم شدن و اکسیداسیون اطمینان حاصل شود.
در طراحی مسیر سرکابل داخل تابلو، فضای جداگانه و سیستم گایدینگ برای کابلها ضروری است.
نکات ایمنی و مدیریت قوس داخلی (Internal Arc)
ایمنی در برابر قوس داخلی یکی از معیارهای مهم در تابلوهای کمپکت است. طراحی محفظه و جداسازی فضاهای باس، سرکابل و کنترل و همچنین استفاده از دریچههای انفجاری کنترلشده، موجب میشود در صورت وقوع قوس داخلی انرژی رهاشده هدایت و کنترل شود و صدمات به حداقل برسد.
بسیاری از تولیدکنندگان برای اثبات ایمنی، تایپتست Internal Arc را انجام میدهند. در انتخاب تابلو از تولیدکنندگانی استفاده کنید که مستندات تستهای ایمنی و گزارشات تایپتست را ارائه میدهند.
دوام، خوردگی و محافظت در برابر شرایط محیطی تابلو کمپکت ۶ سلولی
برای نصب در فضای باز یا محیطهای صنعتی خورنده، پوشش بدنه، رنگ صنعتی و استفاده از فولاد با پوشش گالوانیزه یا استنلساستیل نقش اساسی دارد. در مناطقی با رطوبت بالا یا آلایندههای شیمیایی، انتخاب متریال مناسب و آببندی نقاط نفوذ کابل باید به دقت انجام شود.
همچنین طراحی تهویه و مسیرهای تخلیه آب درون کابینت به همراه محافظت الکترونیکی از قطعات الکترونیکی داخل کابینت باعث افزایش عمر مفید تابلو میشود. نگهداری دورهای برای کنترل خوردگی اتصالات و بازبینی روکش کابلها توصیه میشود.
سفارشیسازی و گزینههای جانبی (Accessories) تابلو کمپکت ۶ سلولی
شرکت ایمان رعد نیرو میتواند تابلو را با گزینههایی مثل پنلهای نمایشگر لمسی (HMI)، درگاههای ارتباطی SCADA، ترانسفورماتورهای توزیع داخلی، سیستم خنککننده، و تجهیزاتی مثل سنسورهای دما و تشخیص دود عرضه کند.
گزینههای مکانیکی مانند ریلهای نصب، قفلهای ایمنی ضد دسترسی غیرمجاز، و سیستمهای تهویه کنترلشده نیز قابل سفارشند. همچنین امکان طراحی رنگ، برندینگ و جابجایی سلولها بر اساس نیاز پروژه وجود دارد.
دستورالعمل نگهداری و تعمیرات (O&M)
برای حفظ عملکرد پایدار، برنامه نگهداری پیشگیرانه شامل بررسی اتصالات، تستهای عایق، اندازهگیری مقاومت زمین، و بازبینی رلهها و ترانسها باید به صورت منظم انجام شود.
همچنین تمیزکاری مسیرهای هوا، چک کردن وضعیت پیچ و مهرهها و بازبینی نقاط اتصال سرکابل از وظایف دورهای است.
ثبت گزارش تعمیرات و رخدادها به تصمیمگیری برای تعویض قطعات و برنامهریزی بهتر کمک میکند و از بروز خطاهای تکراری جلوگیری مینماید.
مزیت انتخاب ایمان رعد نیرو — چرا با ما کار کنید
ایمان رعد نیرو تجربه تامین و اجرای پروژههای توزیع را دارد و میتواند از مرحله طراحی مفهومی، انتخاب تجهیزات، تا نصب و راهاندازی و پشتیبانی فنی همراه شما باشد. تیم ما در انتخاب قطعات مطابق با نیاز پروژه (مثلاً تعیین نوع سکسیونر، دژنکتور یا راهکارهای حفاظتی) مشاوره میدهد و نصب را مطابق استانداردها و با انجام تستهای پیشقبل و تایید نهایی انجام میدهد.
وجود خدمات پس از فروش و پشتیبانی فنی میدانی از دیگر امتیازات همکاری با ماست.
مقایسه با راهکارهای دیگر (تابلو سلولی سنتی، AIS vs GIS)
در مقایسه با تابلوهای سنتی اکسترنال یا سیستم AIS، تابلو کمپکت فضای کمتری نیاز دارد و زمان نصب آن کوتاهتر است. در برخی طراحیها (GIS) ممکن است فشردگی بیشتری ایجاد شود، اما هزینه و پیچیدگی ساخت و مواد مورد استفاده متفاوت است — بنابراین انتخاب بین کمپکت AIS یا GIS و یا تابلوهای سلولی سنتی باید براساس نیازهای پروژه، بودجه و شرایط محیطی صورت پذیرد. مشاوره فنی برای انتخاب نوع مناسب ضروری است.
معیارهای انتخاب درست تابلو کمپکت برای پروژه شما
برای انتخاب مناسب باید پارامترهایی مانند ولتاژ شبکه، ظرفیت جریان، تعداد فیدرها، نیازهای حفاظتی، شرایط محیطی، امکان توسعه آتی، و بودجه را در نظر گرفت.
همچنین هماهنگی با نحوه ورود کابلها (هوایی یا زمینی) و انتخاب کابل مناسب مانند «کابل آلومینیوم هوایی روکش دار» یا کابلهای زمینی مولتیکانداکتور باید از ابتدا مشخص شود تا جزئیات سرکابل و کابلکشی بدون مشکل اجرا شود.
نکات قرارداد و ضمانتنامه
در قرارداد خرید و نصب تابلو کمپکت، بندهای مهمی که باید ذکر شوند شامل مشخصات فنی نهایی، تستهای قبل از تحویل (Factory Acceptance Test – FAT)، تستهای سایت (Site Acceptance Test – SAT)، دوره گارانتی قطعات و نصب، و تعهدات خدمات پس از فروش است.
همچنین تعیین زمانبندی اجرا، تحویل مدارک فنی و نقشههای As-built از موارد ضروری برای مدیریت پروژه است.
هزینه کلی و برآورد اقتصادی (نکات کلیدی)
هزینه تابلو کمپکت به پارامترهایی مثل نوع تجهیزات داخلی (برند و آمپر دژنکتورها و سکسیونرها)، پوشش بدنه، نیاز به تایپتست، و گزینههای سفارشی بستگی دارد.
اما به طور کلی صرفهجویی در فضا، کاهش طول کابلها و زمان نصب میتواند هزینه کلی پروژه را کاهش دهد. برای برآورد دقیق، اطلاعات پروژه مانند جریان بار، طول فیدرها و شرایط محیطی لازم است تا پیشفاکتور شفاف ارائه شود.
نحوه سفارش و زمانبندی تحویل
برای سفارش، کافیست مشخصات اولیه پروژه (ولتاژ، جریان، تعداد فیدرها، محل نصب و نوع کابلکشی هوایی/زمینی) را به تیم فروش ایمان رعد نیرو ارسال کنید؛ پس از بررسی، پیشنهاد فنی و قیمت همراه با زمانبندی تولید و تحویل ارائه میشود.
در پروژههای معمولی زمان تولید و تحویل بسته به سطح سفارشیسازی از چند هفته تا چند ماه متغیر است؛ پیشنهاد میکنیم برای پروژههای با تاریخ قطعی، بازه زمانی مورد نیاز در قرارداد قید شود.
جمع بندی
تابلو کمپکت ۶ سلولی راهحلی بهینه برای پروژههایی است که به صرفهجویی فضا، نصب سریع و قابلیت مدولار نیاز دارند. این تابلوها با فراهمآوری سلولهای مستقل، امکان پیکربندی دقیق حفاظتی و بهرهبرداری امن را میدهند؛ نکته کلیدی در طراحی و اجرا هماهنگی سرکابلها و انتخاب کابل مناسب (مثلاً کابل آلومینیوم هوایی روکش دار در فیدرهای هوایی) و انجام تستهای ایمنی مانند Internal Arc است.
ایمان رعد نیرو خدمات مشاوره، طراحی سفارشی، تولید مطابق استاندارد و نصب + پشتیبانی را ارائه میدهد تا تابلو متناسب با نیاز پروژه شما تحویل گردد. برای دریافت پیشفاکتور و مشاوره رایگان، مشخصات پروژه خود را ارسال کنید تا تیم فنی راهکار بهینه را پیشنهاد دهد.
سوالات متداول
- تابلو کمپکت ۶ سلولی برای چه محیطهایی مناسبتر است؟
برای محیطهای شهری یا سایتهایی با محدودیت فضا، پستهای پیشساخته، کارخانجات و بیمارستانها که نیاز به توزیع چند فیدر در فضای فشرده دارند، مناسب است. - آیا میتوان از کابل آلومینیوم هوایی روکش دار مستقیم به تابلو متصل کرد؟
بله، اما باید سرکابلها و اتصالات مطابق استاندارد انجام شده و مشخصات مکانیکی-الکتریکی کابل با ظرفیت تابلو همخوانی داشته باشد تا از گرم شدن و افت ولتاژ جلوگیری شود. - چه تستهایی قبل از تحویل تابلو باید انجام شود؟
Factory Acceptance Test (FAT)، تستهای الکتریکی شامل اندازهگیری مقاومت عایقی، تستهای عملکردی رلهها و در صورت نیاز گزارش تایپتست Internal Arc از جمله تستهای کلیدی هستند. - خدمات پس از نصب شامل چه چیزهایی است؟
پشتیبانی فنی، آموزش اپراتورها، نگهداری دورهای، تأمین قطعات یدکی و سرویس در محل از خدمات معمول پس از نصب است که ایمان رعد نیرو ارائه میدهد.
