کات اوت فیوز |فیوز ترانسفورماتور فشار متوسط
کات اوت فیوز وسیلهای است که در شبکههای توزیع فشار متوسط برای حفاظت ترانسفورماتورها و جداسازی سریع بخشهایی که دچار خطا شدهاند استفاده میشود.
این تجهیز معمولاً بین هادیهای خط و بوشینگ ترانس نصب میشود و وقتی جریان بیش از حد یا اتصال کوتاه رخ میدهد، المنت داخل لوله فیوز ذوب شده و مدار را قطع میکند تا از آسیب به ترانس و سایر تجهیزات جلوگیری شود.
کات اوتها بهعنوان یک جداکننده قابل مشاهده نیز عمل میکنند؛ زیرا پس از عملکرد، لوله فیوز آویزان یا خارج میشود و اپراتور میتواند بهراحتی محل خطا را تشخیص دهد.
طراحی ساده و قابلیت تعویض سریع، آنها را برای شبکه توزیع مناسب میسازد و در انواع پلیمری و سرامیکی تولید میشوند.
کاربرد های اصلی کات اوت فیوز
کات اوت فیوزها در خطوط هوایی و شبکههای توزیع برای حفاظت ترانسفورماتورهای توزیع، قطع بار در شرایط اضافهجریان، و جداسازی ایمن بخشی از شبکه بهکار میروند. در محلهایی که ترانسفورماتورها مستقیماً روی تیر نصب شدهاند یا به صورت فیدرهای هوایی کار میکنند، کات اوت فیوز بهعنوان خط دفاع اول در برابر اضافهبارهای موقتی و اتصال کوتاه عمل میکند.
علاوه بر حفاظت، از آنها برای نگهداری و تعمیرات بدون نیاز به خاموشی گسترده نیز استفاده میشود؛ با باز کردن لوله فیوز و جداکردن ترانس، امکان سرویس امن فراهم میشود.
استفاده از مدلهای مناسب بر اساس ولتاژ و جریان امری حیاتی برای دوام شبکه است.

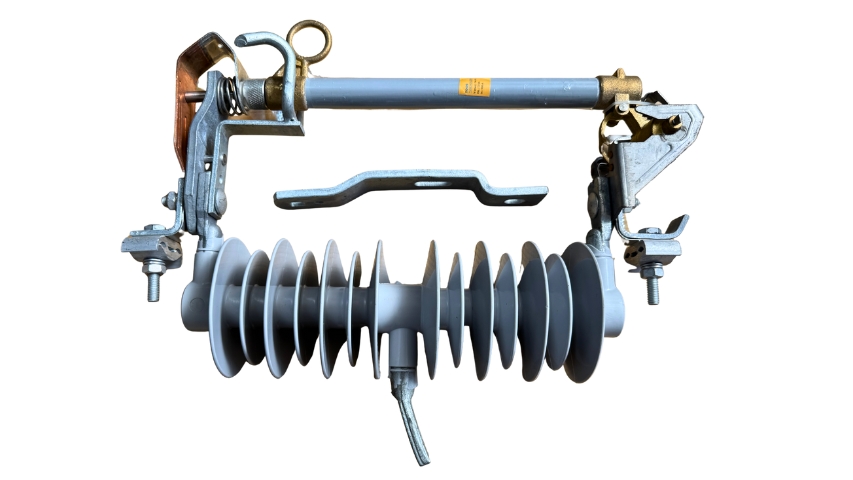

اجزای تشکیلدهنده کات اوت فیوز
یک کات اوت فیوز معمولاً از سه بخش اصلی تشکیل میشود:
- پایه یا بدنه که به روی تیر یا فیدر نصب میشود، لوله نگهدارنده فیوز که المنت داخل آن قرار دارد، و المنت فیوز (سیم یا نواری ذوبشونده) که در برابر جریانهای غیرمجاز عمل میکند.
- برخی مدلها شامل اتصالات مکانیکی، حلقههای قفل، و قطعات جانبی مانند آویز برای نشان دادن وضعیت قطع هستند.
- در انواع پلیمری، عایقها و بدنهها از رزینهای تقویتشده ساخته میشوند تا هم وزن کاهش یابد و هم مقاومت خزشی بالا رود.
- طراحی مناسب قطعات مکانیکی و الکترودها تأثیر مستقیمی بر قابلیت قطع ایمن و استحکام مکانیکی دارد.

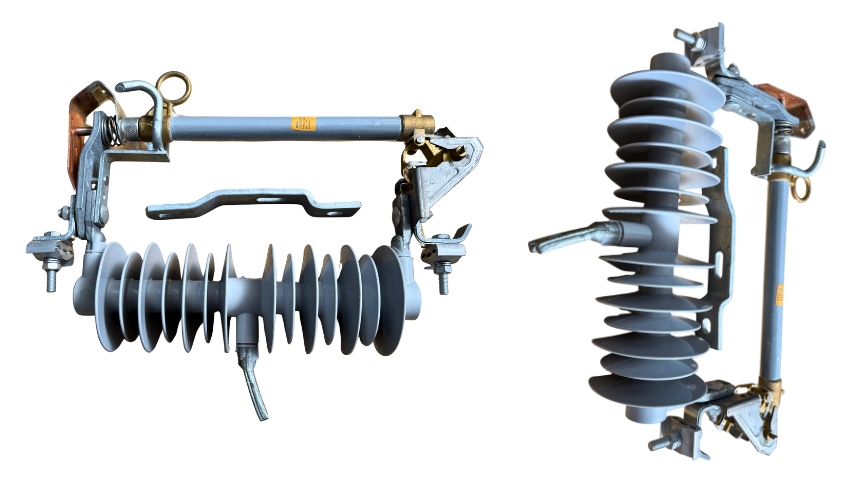

انواع کات اوت فیوز؛ پلیمری و سرامیکی و کلاسهای IEC
کات اوتها بر اساس مواد ساخت به دو نوع رایج پلیمری (روکش رزین) و سرامیکی/چینی تقسیم میشوند.
همچنین از منظر پاسخ به ولتاژهای گذرا، طبق استاندارد IEC 60282-2، کلاسبندیهایی مانند A، B و C وجود دارد که هر کدام برای شرایط شبکه و سطوح ولتاژ بازیابی خاص مناسباند.
انتخاب بین پلیمری و سرامیکی معمولاً براساس شرایط محیطی، نیازهای مکانیکی و خواص خزندگی و عایقی تعیین میشود؛ مثلاً در محیطهای مرطوب یا آلوده، انواع پلیمری با فاصله خزشی مناسب میتوانند برتری داشته باشند.
آگاهی از کلاس عملکرد برای مهندس انتخاب حیاتی است.
مشخصات فنی قابل توجه (ولتاژ، جریان و جریان قطع)
در انتخاب کات اوت فیوز باید به ولتاژ نامی سیستم (مثلاً 11، 20 یا 33 کیلوولت)، جریان نامی لوله فیوز، و جریان اتصال کوتاه قابل تحمل توجه شود.
تولیدکنندگان معمولاً پارامترهایی مثل فاصله خزشی (creepage distance)، طول لوله فیوز، و توانایی قطع جریانهای متقارن و نامتقارن را در دیتاشیت قید میکنند.
مشخصات دقیق تعیینکننده قابلیت هماهنگی با دیگر حفاظتها و نیز دوام در شرایط محیطی متفاوت است؛ بنابراین همواره باید دیتاشیت را با شرایط سایت تطبیق داد تا از عملکرد درست و ایمن اطمینان حاصل شود.
استانداردها و نکات ایمنی مرتبط
استاندارد IEC 60282-2 یکی از مراجع بینالمللی برای کات اوت فیوزها است که پارامترهای عملکرد الکتریکی و آزمونهای مربوطه را تعریف میکند.
رعایت استانداردهای ملی و بینالمللی باعث میشود تجهیز توان مقابله با ولتاژهای گذرا، شرایط آب و هوایی و بارهای اتصال کوتاه را داشته باشد.
علاوه بر استانداردها، نکات ایمنی عملی مانند استفاده از دستکش و ابزار مناسب، اجرای قفلگذاری و برچسبگذاری، و قطع فیدر قبل از هر گونه دسترسی، برای جلوگیری از حوادث الزامی است.
تامینکننده مسئولیت اطلاعرسانی درباره محدوده عملکرد و دستورالعملهای نصب را دارد.
نحوه عملکرد کات اوت فیوز بهصورت ساده
عملکرد کات اوت خیلی ساده است:
- وقتی جریان عبوری از حد مجاز بیشتر شود
- المنت فیوز داخل لوله ذوب میشود و قوس الکتریکی به درون دیواره لوله منتقل شده و در نهایت جریان قطع میشود.
پس از عمل، لوله فیوز از نگهدارنده جدا یا آویزان میشود؛ این وضعیت بصری به اپراتور نشان میدهد که فیوز عمل کرده و باید تعویض شود.
طراحیهای جدیدتر ممکن است مکانیزمهای بازگشتی یا نشانگر داشته باشند که کار بازرسی را آسانتر میکند. سادگی عملکرد یکی از دلایل استفاده گسترده از این نوع حفاظت در شبکههای توزیع است.
مزایای کات اوت فیوز ایمان رعد نیرو
کات اوت فیوزهای ارائهشده توسط ایمان رعد نیرو ترکیبی از کیفیت قطعات، سازگاری با استانداردها و خدمات نصب و پشتیبانی است.
مزیت اصلی برای خریدار، دسترسی به محصولی است که در کاربریهای توزیع شهری و روستایی عملکرد قابل اعتماد دارد و همراه با ضمانت و ارائه مشاوره فنی برای انتخاب صحیح عرضه میشود.
خدمات پس از فروش شامل تامین قطعات یدکی و آموزش نحوه تعویض و بازرسی میتواند هزینههای عملیاتی پروژهها را کاهش دهد.
تاکید شرکت بر تست کیفی و مستندسازی مشخصات محصول باعث اعتمادکاربری بالاتر میشود.
نصب و نگهداری ساده اما مهم
نصب کات اوت باید توسط تکنسین ماهر و طبق دستورالعمل سازنده انجام شود؛ اتصال مکانیکی محکم، مطابقت جهت نصب، و فاصله مناسب از سایر تجهیزات حیاتی است.
نگهداری دورهای شامل بازدید بصری برای بررسی آلودگی، ترک، یا تغییرات مکانیکی و نیز اندازهگیری مقاومت عایقی در فواصل زمانی معین است.
در صورت مشاهده آویز شدن لوله فیوز یا اثر سوختگی باید فوراً آن را تعویض کرد. برنامهریزی نگهداری پیشگیرانه عمر تجهیزات شبکه را افزایش میدهد و احتمال خاموشیهای ناگهانی را کاهش میدهد.
نکات انتخاب کات اوت مناسب برای پروژه شما
برای انتخاب مناسب باید ولتاژ نامی شبکه، جریان بار معمول، شرایط محیطی (گرد و غبار، رطوبت، آلایندهها)، و نیاز به مقاومت مکانیکی را در نظر گرفت.
در پروژههای صنعتی یا نواحی پرآلودگی، انواع با فاصله خزشی بیشتر و پوشش مناسب پیشنهاد میشود.
همچنین هماهنگی با سایر ابزارهای حفاظتی ترانس (مانند رلههای حفاظتی) و تعیین سطح قطع مناسب از لحاظ هماهنگی حفاظتی اهمیت دارد.
مشاوره فنی شرکت میتواند به انتخاب درست بین انواع برندها و کلاسها کمک کند.
تفاوت کات اوت فیوز با سایر دستگاههای حفاظتی
در حالیکه رلهها و کلیدهای اتوماتیک پوششهای حفاظتی پیچیدهتری ارائه میکنند، کات اوت فیوز بهعنوان یک حفاظت ساده، اقتصادی و قابل مشاهده برای قطع جریان در حالت اضافهبار یا اتصال کوتاه طراحی شده است.
رلهها قابلیت تنظیم دقیق، زمانبندی و پاسخ به انواع خطاها را دارند؛ اما کات اوت برای حفاظت نقطهای ترانس ورودی و جداسازی سریع محبوب است.
ترکیب کات اوت با رلههای مناسب میتواند یک استراتژی حفاظتی جامع و مقرونبهصرفه ایجاد کند.
کاربرد ویژه در حفاظت ترانسفورماتورهای توزیع
ترانسفورماتورهای توزیع اغلب از طریق کات اوت به خطوط اولیه متصل میشوند تا در صورت بروز خطا از سوختن و آسیب دیدن سیمپیچیهای گرانقیمت جلوگیری شود.
کات اوت با قطع سریع مدار، از گسترش خطا جلوگیری میکند و امکان تعویض سریع المنت فیوز را بدون نیاز به خاموشی گسترده فراهم میسازد.
در پروژههای توزیع شهری و روستایی این کارکرد هزینههای تعمیر و نگهداری را بهطور چشمگیری کاهش میدهد. انتخاب جریان مناسب لوله فیوز برای همخوانی با ظرفیت ترانس حیاتی است.
روشهای تست و بازرسی دورهای
تستهای دورهای شامل بازرسی بصری، اندازهگیری مقاومت عایقی، تست مکانیکی برای اطمینان از عدم شلشدگی اتصالات و آزمون عملکرد قطع تحت شرایط کنترلشده است. همچنین بررسی فاصله خزشی و تمیزی عایقها در محیطهای آلوده اهمیت دارد.
گزارشنویسی و ثبت نتایج تستها به برنامهریزی نگهداری پیشگیرانه کمک میکند و در زمان بروز مشکل، سابقه عملکرد تجهیز برای عیبیابی مفید خواهد بود.
اجرای آزمونها طبق استانداردهای تولیدکننده و مراجع بینالمللی توصیه میشود.
سفارش، گارانتی و خدمات پس از فروش ایمان رعد نیرو
ایمان رعد نیرو محصولات را با تضمین کیفیت و امکان ارائه گارانتی به مشتریان عرضه میکند.
فرآیند سفارش شامل مشاوره فنی، پیشنهاد مشخصات متناسب با پروژه، و ارائه برآورد قیمت است. خدمات پس از فروش شامل تأمین قطعات یدکی، آموزش نحوه نصب و تعویض، و پشتیبانی فنی تلفنی یا حضوری میباشد.
این بسته خدمات کمک میکند تا کارفرما با اطمینان بیشتری محصول را انتخاب کرده و در بهرهبرداری با مشکلات کمتری روبهرو شود.
صرفهجویی اقتصادی و تحلیل هزینه-فایده
با انتخاب کات اوت مناسب و اجرای برنامه نگهداری منظم، هزینههای ناشی از خرابی ترانسفورماتورها و خاموشیهای گسترده کاهش مییابد.
هزینه خرید یک کات اوت در مقایسه با هزینه تعویض یا تعمیر ترانس و خسارتهای ناشی از خاموشی بسیار کمتر است؛ لذا سرمایهگذاری روی تجهیزات استاندارد و خدمات پشتیبانی بهصرفه است. علاوه بر این، قابلیت تعویض سریع المنت فیوز زمان تعمیر را کم کرده و هزینه نیروی کار و اختلال تولید یا خدمات را کاهش میدهد.
نکات ایمنی هنگام کار با کات اوت فیوز
همیشه پیش از هر گونه دسترسی به کات اوت، مطمئن شوید که قطعیت برق و روشهای ایمنی (لوک اوت- تگ اوت) رعایت شدهاند. از ابزار عایق، دستکشهای مناسب و تجهیزات حفاظتی شخصی استفاده کنید. در زمان تعویض فیوز باید از تخلیه انرژی ذخیره شده و رعایت فاصله ایمنی نسبت به خطوط فعال مطمئن شد.
همچنین آموزش منظم پرسنل نگهداری در رابطه با شناسایی علائم فرسودگی و نحوه انجام تعویض صحیح از بروز حوادث الکتریکی جلوگیری میکند.
جمع بندی
کات اوت فیوز یک راهحل ساده، مؤثر و اقتصادی برای حفاظت ترانسفورماتورها و جداسازی بخشهای مشکلدار در شبکه توزیع است. انتخاب صحیح نوع، کلاس عملکرد و مشخصات فنی براساس ولتاژ نامی، شرایط محیطی و نیازهای پروژه برای دستیابی به عملکرد قابل اعتماد حیاتی است.
ایمان رعد نیرو با ارائه محصولات منطبق بر استانداردها، مشاوره فنی و خدمات پس از فروش میتواند کمک کند تا انتخاب و نصب بهصورت اصولی انجام شود و هزینههای ناشی از خرابی و خاموشی کاهش یابد.
ترکیب محتوای آموزشی، دیتاشیت فنی و مزایای تجاری در صفحه محصول، به خریداران امکان تصمیمگیری آگاهانه میدهد و نرخ تبدیل را بالا میبرد.
سوالات متداول
- کات اوت فیوز چه زمانی باید تعویض شود؟
پس از عمل کردن فیوز (لوله آویزان یا خارج شده)، یا در صورت مشاهده ترک، خوردگی، یا کاهش مقاومت عایقی باید تعویض شود. بازدید دورهای توصیه میشود. - آیا میتوان از کات اوت پلیمری به جای سرامیکی استفاده کرد؟
بله، در بسیاری از شرایط پلیمری مزایایی مثل وزن کمتر و مقاومت خزشی بهتر دارند؛ انتخاب بستگی به محیط نصب و نیاز مکانیکی دارد.
هایرین مارکت - چگونه جریان نامی مناسب را برای فیوز انتخاب کنیم؟
جریان نامی باید بر اساس جریان بار معمول، ظرفیت ترانس و سیاست هماهنگی حفاظتی انتخاب شود؛ مشاوره فنی شرکت میتواند مقدار مناسب را تعیین کند.
