معرفی خدمات حذف هارمونیک شبکه در ایمان رعد نیرو
حذف هارمونیک شبکه : ایمان رعد نیرو ارائهدهندهی کامل خدمات حذف هارمونیک در شبکههای صنعتی و تجاری است. ما از مرحلهی پایش اولیه و آنالیز کیفیت توان تا طراحی راهکار، تأمین تجهیزات، نصب، راهاندازی و پشتیبانی بلندمدت را پوشش میدهیم.
هدفمان کاهش THD به محدودهی استاندارد و حفاظت از تجهیزات حساس، افزایش بهرهوری و جلوگیری از هزینههای اضافی ناشی از خرابی یا مصرف اضافهی انرژی است.
تیم مهندسی ما پس از آنالیزِ نقاط بحرانی، بهترین راهکار را متناسب با بودجه و شرایط شبکه پیشنهاد میدهد: از فیلترهای پسیو ساده تا فیلترهای اکتیو پیشرفته و راهکارهای ترکیبی.
خدمات ما شامل گزارش فنی مرحلهای، شبیهسازی اثر تزریق فیلتر، و تضمین عملکرد پس از نصب است تا کارفرما از بهبود کیفیت توان بهصورت ملموس بهرهمند گردد.
مشاوره تخصصی حذف هارمونیک شبکه
هارمونیک چیست و چرا باید حذف شود؟

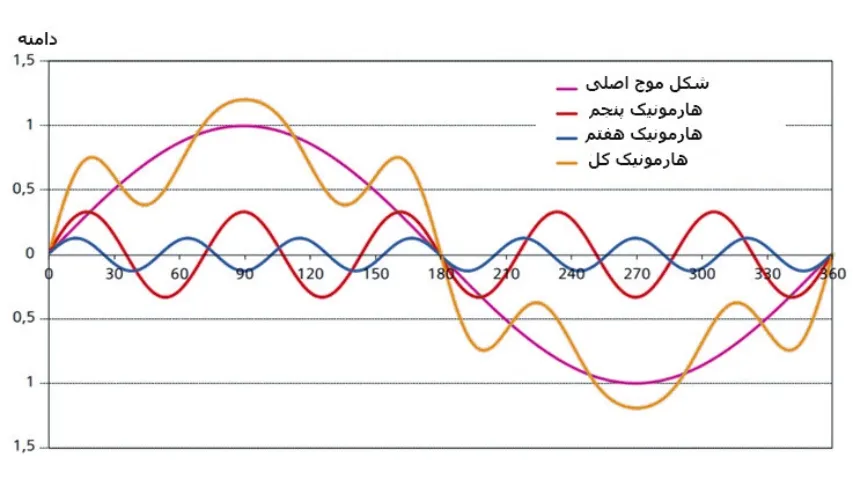

هارمونیکها اجزای فرکانسی هستند که بر شکل موج سینوسی ولتاژ یا جریان سوپرایمپوز میشوند و باعث «اعوجاج» شکل موج میگردند.
این اعوجاجها معمولاً از تجهیزات الکترونیک قدرت مثل درایوها، UPS، اینورترها و سایر بارهای غیرخطی ناشی میشوند.
وجود هارمونیک باعث افزایش تلفات سیمپیچ و ترانسفورماتورها، افزایش داغی، نویز در ارتباطات، اختلال در تجهیزات کنترل و نوسان در توان اندازهگیری میشود.
با حذف یا کاهش هارمونیک، عمر تجهیزات افزایش، مصرف انرژی کاهش و احتمال خطاهای غیرمنتظره در خطوط تولید کمتر میشود.
در نتیجه سرمایهگذاری روی حذف هارمونیک هم هزینههای عملیاتی را کاهش میدهد و هم ریسک خاموشی یا آسیبدیدگی تجهیزات را کم میکند.
اثرات هارمونیک بر تجهیزات و شبکه
هارمونیکها اثرات متعددی روی تجهیزات الکتریکی دارند:
- افزایش تلفات حرارتی در سیمپیچها و کابلها
- اشباع هسته ترانسفورماتورها
- افزایش جریانهای خنثی و ایجاد نوسانات ولتاژ
- تداخل با سیستمهای مخابراتی و فرمان
- و در مواردی بروز رزونانس بین خازنهای اصلاح ضریب توان و انداکتانس شبکه که میتواند به آسیب شدید منجر شود.
این اثرات هزینههای تعمیر و نگهداری را بالا برده و عمر مفید تجهیزات را کاهش میدهد. از این رو ارزیابی دقیق اثر هارمونیک و انتخاب راهکار مناسب (فیلتر پسیو/اکتیو یا ترکیبی) بخش مهمی از طراحی سیستمهای با کیفیت توان است. اندازهگیری اولیه با آنالایزر کیفیت توان، تحلیل THD و انتخاب نقطه نصب مناسب فیلترها از مراحل کلیدی است.
استانداردها و محدودههای مجاز (مثلاً IEEE 519)
برای کنترل هارمونیکها استانداردهای بینالمللی مانند IEEE 519 مرجع اصلی هستند؛ IEEE 519 مقادیر مجاز THD و هارمونیک جریان را بر اساس نوع شبکه و نقطه اتصال مشخص میکند.
این استاندارد بهخصوص در پروژههای صنعتی راهنمایی میدهد که چه محدودههایی برای ولتاژ و جریان قابل قبول است و چگونه باید اندازهگیریها انجام شود. بهروزرسانیهای جدید این استاندارد (مثلاً نسخههای ۲۰۱۴ و ۲۰۲۲) الزاماتی برای اندازهگیری تا مرتبههای بالاتر و طبقهبندی ابزارهای اندازهگیری مطرح کردهاند.
رعایت استانداردها نهتنها الزام فنی است بلکه در قراردادها و توافقات با شرکتهای برق منطقهای و مشتریان اهمیت حقوقی و اقتصادی دارد.
روشهای مرسوم حذف هارمونیک — فیلتر پسیو (Passive)
فیلترهای پسیو معمولاً شامل شبکههای LC هستند که برای باندهای فرکانسی مشخص طراحی میشوند و در هزینههای اولیه اغلب بهصرفهاند. این فیلترها ساده، با دوام و مناسب برای شرایطی هستند که هارمونیکها در مرتبههای مشخص و پایدار تولید میشوند.
با این حال فیلترهای پسیو معایبی دارند:
- احتمال ایجاد تشدید با امپدانس شبکه
- عملکرد ثابت و عدم انطباق با تغییرات بار
- و نیاز به ابعاد و خنکسازی مناسب در توانهای بالا.
در انتخاب فیلتر پسیو باید فاکتورهایی مثل فرکانس هدف، امپدانس شبکه، و ریسک تشدید بررسی شود.
در برخی پروژهها فیلتر پسیو بهعنوان بخشی از راهکار ترکیبی بکار میرود تا هزینه را کنترل کند.

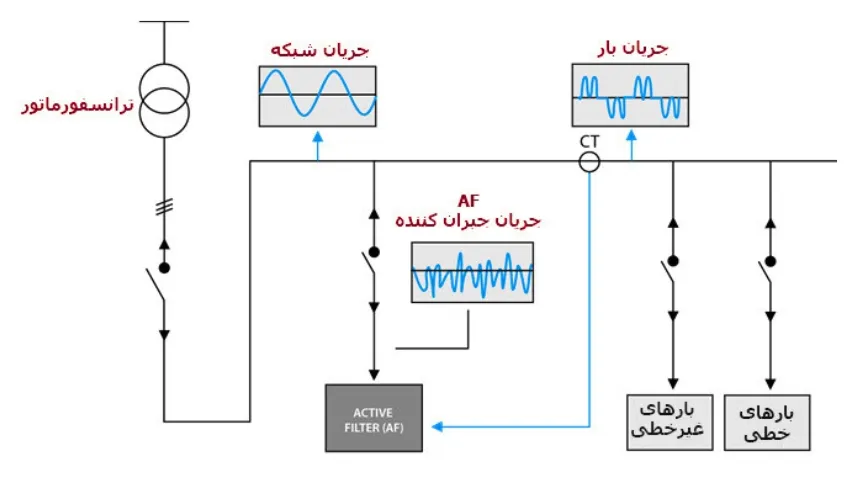

فیلتر اکتیو هارمونیک — مزایا و کاربرد
فیلترهای اکتیو قادرند هارمونیکها را در گسترهی فرکانسی وسیع و با قابلیت واکنش دینامیک حذف کنند. برخلاف پسیوها، فیلترهای اکتیو میتوانند خود را با تغییرات بار و شرایط شبکه تطبیق دهند و اعوجاج را در زمان واقعی (Real-time) جبران کنند.
این دستگاهها برای بارهای متغیر و در مواردی که مراتب هارمونیک ناهمگن و تغییرپذیر است، بسیار مؤثرند.
معایب فیلتر اکتیو شامل هزینه بالاتر اولیه، پیچیدگی کنترل و نیاز به سرویس دقیقتر است؛ اما در بسیاری از پروژههای صنعتی با نیاز کیفیت توان بالا، مزایای عملکردی و کاهش خرابیها، هزینههای اولیه را توجیه میکنند.
راهکارهای ترکیبی و مبدلهای چندپالس (Hybrid & Multi-pulse)
بعضی پروژهها از رویکرد ترکیبی استفاده میکنند:
- بهعنوان مثال فیلتر پسیو برای مرتبههای خاص و فیلتر اکتیو برای جبران دینامیک باقیمانده.
- همچنین استفاده از مبدلهای چندپالس (مثل 12-pulse یا 18-pulse) و ترانسفورماتورهای مخصوص (مانند HMTS) میتواند منشاء هارمونیک را کاهش دهد و نیاز به فیلترهای پیچیده را کم کند.
- این راهکار ترکیبی معمولاً بالاترین بازده عملکردی و کمترین احتمال تشدید را فراهم میکند ولی طراحی آن نیاز به تحلیل دقیق شبکه، محاسبات امپدانس و تجربه اجرایی دارد.
طراحی و آنالیز شبکه برای حذف هارمونیک
یک طراحی مؤثر با پایش اولیه شروع میشود:
- اندازهگیری شکل موجها
- محاسبه THD و TDD
- تحلیل فرکانسی و بررسی امپدانس شبکه در نقاط مختلف.
سپس با شبیهسازی (مثل مدلسازی در MATLAB/PSCAD یا ابزارهای تخصصی PQ) میتوان اثر نصب فیلتر را پیشبینی کرد و نقاط بهینهی نصب را تعیین نمود. مهم است که در طراحی تأثیرات جانبی مانند رزونانس، تداخل با ترانسفورماتورها و اثرات بارهای همزمان مورد توجه قرار گیرد. تیم ما طراحی را با توجه به استانداردها انجام داده و نتایج شبیهسازی و طراحی را به صورت گزارشهای مرحلهای به مشتری ارائه میدهد.
نصب و راهاندازی فیلترها — مراحل اجرایی
مراحل نصب شامل:
- پایش اولیه و گزارش فنی
- طراحی مکانیکی و انتخاب تجهیزات
- تأمین و تست پیش از نصب
- نصب مکانیکی و اتصال الکتریکی
- تنظیم و کالیبراسیون کنترلرها
- آزمون عملکردی تحت شرایط بار واقعی است.
هر مرحله مستند شده و پس از راهاندازی، گزارشی از سطح THD قبل و بعد ارائه میشود. رعایت نکات ایمنی، هماهنگی با برق منطقهای و هماهنگی تیمهای برق و مکانیک سایت ضروری است تا کار بیوقفه و با کمترین تداخل با تولید انجام شود.
خدمات پایش و مانیتورینگ هارمونیک
پایش مستمر کیفیت توان پس از نصب برای تضمین عملکرد راهکار حیاتی است. نصب آنالایزرهای کیفیت توان (Power Quality Analyzers) یا سیستمهای مانیتورینگ دائمی امکان ثبت THD، هارمونیکهای مرتبهبالا، ناپایداری ولتاژ و رخدادها را فراهم میکند.
دادهها میتوانند برای بهینهسازی تنظیمات فیلتر، تشخیص زودهنگام مشکلات، و گزارشهای دورهای مورد استفاده قرار گیرند.
ایمان رعد نیرو پکیجهای مانیتورینگ را به صورت سرویس (SaaS-like) یا محلی ارائه میدهد تا کارفرما همواره دیدی شفاف نسبت به کیفیت توان داشته باشد.
نگهداری و سرویسهای پس از نصب
فیلترها و سیستمهای حذف هارمونیک نیاز به سرویس دورهای دارند:
- بررسی اتصالات
- بررسی خنککنندهها
- بهروزرسانی نرمافزار کنترلرها و مانیتورینگ پارامترهای عملکرد.
- برنامهی نگهداری پیشگیرانه سبب میشود عملکرد دستگاه در محدوده طراحی باقی بماند و هزینههای غیرمنتظره کاهش یابد.
- ما قراردادهای خدماتی با سطوح پاسخ متفاوت (SLA) ارائه میدهیم که شامل بازدید دورهای، پشتیبانی تلفنی/آنلاین و سرویس در محل است تا مشتریان با خیالی آسوده از پایداری سیستم خود بهرهمند شوند.
انتخاب و تامین تجهیزات: فاکتورهای کلیدی
انتخاب فیلتر مناسب نیازمند بررسی پارامترهایی مثل:
- سطح توان
- نوع بارها
- مقدار THD هدف
- امپدانس شبکه
- فضای مکانیکی
- شرایط محیطی و بودجه است.
- تأمین از تولیدکنندگان شناختهشده
- تست FAT پیش از ارسال و مستندسازی کامل پارامترها جزو روال ماست.
مشتریان میتوانند بین راهکارهای اقتصادی (پسیو) و پیشرفته (اکتیو/ترکیبی) انتخاب کنند و ما بر اساس سناریوی فنی و اقتصادی، گزینهی بهینه را پیشنهاد میدهیم.
مطالعات موردی و نتایج کاهش در پروژهها
در پروژههای صنعتی، پیادهسازی فیلترها معمولاً کاهش THD ولتاژ/جریان را تا سطوح مطلوب استانداردها به همراه داشته است؛ این کاهش معمولاً منجر به کاهش تلفات ترانس، کاهش دمای موتورها، و کاهش نوسانات در سیستم کنترل شده است.
همچنین در برخی موارد، هزینههای تعمیرات اضطراری تا درصد چشمگیری کاهش یافته و بازگشت سرمایه از طریق صرفهجویی در انرژی و کاهش خرابیها محقق شده است.
ایمان رعد نیرو میتواند نمونهمطالعات (Case Studies) مرتبط با صنعت شما را ارائه دهد و نتایج قبل/بعد را نشان دهد تا تصمیمگیری تسهیل شود.
هزینه و بازگشت سرمایه (ROI) حذف هارمونیک
محاسبه ROI وابسته به پارامترهایی چون میزان اولیه THD
- هزینهی تجهیزات، هزینه نصب
- بهرهوری حاصل و کاهش هزینههای تعمیر است.
در بسیاری از پروژههای صنعتی، با کاهش تلفات و کاهش زمانهای توقف، سرمایهگذاری در حذف هارمونیک معمولاً در چند سال جبران میشود.
ما برای هر پروژه تحلیل اقتصادی ارائه کرده، سناریوهای مختلف (پسیو/اکتیو/ترکیبی) را مقایسه میکنیم و زمان برگشت سرمایه را با فرضهای واقعی سایت محاسبه مینماییم تا کارفرما دید روشنی نسبت به صرف هزینه داشته باشد.
چرا ایمان رعد نیرو؟
ایمان رعد نیرو ترکیبی از تجربهی فنی، خدمات کامل چرخه عمر پروژه، و تعهد به استانداردها را ارائه میدهد. ما تیمی از مهندسین توان، تجربیات پیادهسازی در صنایع مختلف، تستهای پیش از نصب و قراردادهای سرویس طولانیمدت داریم.
تاکید ما بر شفافیت گزارشها، نمایش نتایج قبل/بعد و پشتیبانی پس از فروش است تا مشتریان احساس کنند سرمایهگذاریشان محافظت شده است.
همچنین ما راهکارها را با توجه به نیاز مشتری سفارشی میکنیم و در ارائه گزینههای اقتصادی و فنی مشاوره مستقل میدهیم.
روند سفارش و اجرای پروژه حذف هارمونیک
روند همکاری ساده و مشخص است:
- تماس اولیه و ارسال اطلاعات پایه
- بازدید و پایش اولیه
- ارائه پیشنهاد فنی و اقتصادی
- عقد قرارداد
- تأمین و نصب تجهیزات
- راهاندازی و تحویل با گزارشهای عملکرد
- و قرارداد نگهداری و پایش.
در هر مرحله اسناد فنی، گانتچارت زمانبندی و گزارشهای کیفیت تحویل میشود. هدف ما اجرای کمدرسر و اثربخش است تا فرآیند تولید مشتریان کمترین وقفه را تجربه کند و نتایج فنی در کوتاهترین زمان محقق شود.
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
جمع بندی
حذف هارمونیک شبکه یک نیاز عملی برای حفظ عملکرد و کاهش هزینههای صنایع است. ایمان رعد نیرو خدمات کامل از آنالیز تا پشتیبانی را ارائه میدهد و با تکیه بر استانداردها (مانند IEEE-519) و راهکارهای پسیو/اکتیو و ترکیبی، راهحلهای بهینه و اقتصادی برای هر سایت طراحی میکند.
سؤال متداول
- هزینهی نصب فیلتر هارمونیک چقدر است؟ بسته به نوع (پسیو/اکتیو)، توان و پیچیدگی شبکه متفاوت است؛ ما برآورد رایگان ارائه میدهیم.
- فیلتر اکتیو بهتر است یا پسیو؟ اگر بارها متغیرند اکتیو مناسبتر است؛ پسیو در موارد پایدار اقتصادیتر است.
- چقدر طول میکشد نتیجهی حذف هارمونیک شبکه دیده شود؟ پس از نصب و تنظیم، کاهش THD بلافاصله قابل مشاهده است و گزارشهای مقایسهای تحویل میشود.
- آیا باید استاندارد IEEE 519 در حذف هارمونیک شبکه رعایت شود؟ بله؛ رعایت استانداردها هم فنی و هم قراردادی ضروری است.
- خدمات پایش را چگونه ارائه میدهید؟ بهصورت نصب دستگاه مانیتورینگ داخل سایت یا سرویس آنلاین با گزارش دورهای و هشدار لحظهای.
