معرفی خدمات نصب ریکلوزر توسط ایمان رعد نیرو
خدمات نصب ریکلوزر شرکت ایمان رعد نیرو شامل مطالعات پیشنیاز، مهندسی پایه و تفصیلی، تامین تجهیزات (کلید ریکلوزر، تابلو کنترل، ترانس تغذیه و مودم تلهمتری)، نصب مکانیکی و الکتریکی، راهاندازی، تنظیم حفاظتی و تحویل پروژه به همراه آموزش اپراتوری است. ما پروژهها را از بازدید میدانی و بررسی شرایط سایت آغاز میکنیم، سپس طراحی اتصال به شبکه، انتخاب محل نصب، و تستهای پیش از نصب را انجام میدهیم؛
در ادامه نصب فیزیکی و کابلکشی انجام شده و پس از آن تنظیمات رله و آزمونهای عملکردی و هماهنگی حفاظتی با فیدر انجام میشود. خدمات پس از تحویل شامل قرارداد نگهداری پیشگیرانه، پاسخگویی برای ارتقا و پشتیبانی فنی است. هدف ما کاهش قطعیهای غیرضروری، افزایش قابلیت اطرافی شبکه و ارائه راهکارهای اقتصادی و ایمن برای توزیع برق است.
ریکلوزر چیست؟
ریکلوزر (Recloser) دستگاهی است که وظیفهاش تشخیص خطاهای موقتی در شبکه توزیع و قطع و وصل خودکار مدار برای بازگرداندن برق در موارد خطای گذرا است.
برخلاف کلیدهای دستی یا دژنکتور معمولی، ریکلوزر میتواند چندین بار بهصورت خودکار برق را قطع و دوباره وصل کند تا اگر خطا گذرا بود شبکه سریعاً برقرار شود و اگر خطا دائمی بود، پس از تکرارهای تنظیمشده مدار را به قفل (lockout) ببرد و بخش معیوب را جدا کند.
از لحاظ اجزایی یک ریکلوزر معمولاً شامل کلید قطعووصل، تابلو کنترل، سنسورها، ترانس تغذیه و رابط ارتباطی برای مانیتورینگ است.
این تعریف مبنای فنیای است که در منابع آموزشی و شرکتی آمده و ما در ایمان رعد نیرو همین مفهوم را پایه خدمات مهندسی و اجرایی قرار میدهیم.
چرا نصب ریکلوزر در شبکه توزیع لازم است؟
نصب ریکلوزر باعث افزایش قابلیت اطمینان شبکه، کاهش تعداد قطعیهای گسترده و کوتاهمدت و تسهیل در عیبیابی میشود.
وقتی خطایی گذرا (مثل برخورد شاخه، بارندگی یا باد) رخ میدهد، ریکلوزر میتواند برق را سریع بازیابی کند و مشترکان بدون نیاز به دخالت اپراتور دوباره برقدار شوند.
این کار هزینه نگهداری و نارضایتی مشتریان را کاهش میدهد.
در سطح شبکه، ریکلوزرها کمک میکنند تا نوسانات بار کاهش یابد و احتمال اینکه خطا به پست فوقتوزیع برسد کمتر شود که به معنی افزایش پایداری کل شبکه است.
برای شرکتهای توزیع و صنایع بزرگ، ریکلوزر ابزاری کلیدی برای بالا بردن SLA خدمات و کاهش خسارت ناشی از قطعیهای ناگهانی است.
انواع ریکلوزر و انتخاب مناسب برای پروژه
ریکلوزرها بر اساس نوع نصب و تکنولوژی ساخت به انواع هوایی (pole-mounted)، سکسیونال یا پستمحور، خلأ (vacuum)، و با عایق جامد یا SF6 تقسیم میشوند؛ همچنین بعضی ریکلوزرها برای شبکههای فشار متوسط طراحی میشوند و برخی برای سطوح ولتاژ بالاتر.
انتخاب نوع مناسب بستگی به شرایط محیطی، ولتاژ نامی، نیاز به تلهمتری و محدودیتهای فنی سایت دارد.
برای مثال در مناطق شهری و پستها ممکن است ریکلوزر با عایق جامد یا خلأ و تابلو کنترل با مودم مناسب باشد، در حالی که برای خطوط روستایی ریکلوزر هوایی که روی تیر نصب میشود ارجح است.
ایمان رعد نیرو براساس پارامترهای پروژه پیشنهاد اختصاصی میدهد و مزایا و معایب هر نوع را بهصورت مستند برای کارفرما شرح میدهد.
مزایا و بازگشت سرمایه نصب ریکلوزر
نصب ریکلوزر در کوتاهمدت هزینهای دارد اما در بلندمدت با کاهش قطعیها، صرفهجویی در اعزام تیمهای عملیاتی و کاهش خسارات تجهیزات، بازگشت سرمایه قابل توجهی ایجاد میکند. مزایای کلیدی شامل کاهش تعداد خاموشیهای مشتریان، بالا بردن قابلیت استحکام شبکه، کاهش بار ترافیکی عملیات خطا و صرفهجویی در هزینههای تعمیرات اضطراری است.
همچنین با اتصال ریکلوزر به سیستم مانیتورینگ، امکان تحلیل خطا و برنامهریزی نگهداری پیشگیرانه فراهم میشود که هزینههای عملیاتی را کاهش میدهد. ایمان رعد نیرو برای هر پروژه تحلیل اقتصادی (CAPEX/OPEX) ارائه میکند تا کارفرما بداند زمان بازگشت سرمایه و منافع شبکه چقدر خواهد بود.
تعیین محل نصب و مطالعات پیش از احداث

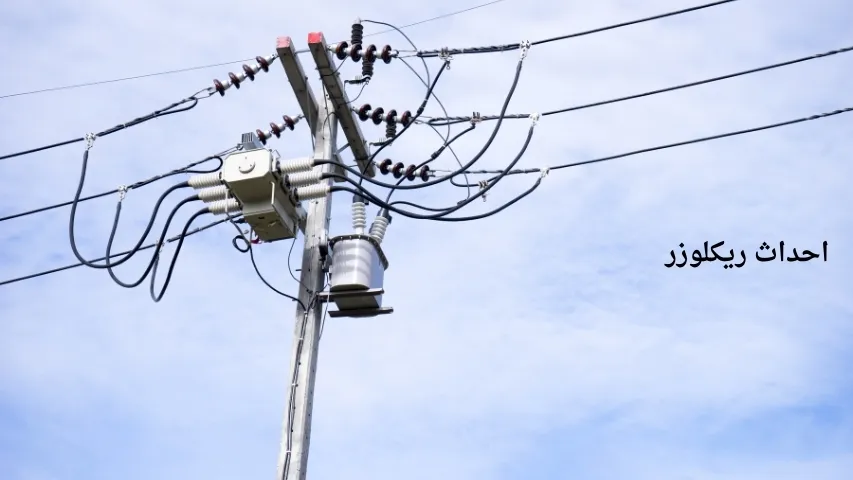

قبل از هر اقدامی باید بازدید میدانی، بررسی فیدرها، آنالیز بار، و شناسایی نقاط پر ریسک انجام شود؛ انتخاب محل نصب بر اساس دسترسی، ایمنی، قابلیت کابلکشی و فاصله از تجهیزات حساس تعیین میشود. در شبکههای هوایی معمولا ریکلوزر بر روی تیر یا پایه فلزی نصب میشود و در پستها داخل سکسیون نصب میشود.
شرایط محیطی مانند رطوبت، خوردگی و احتمال عبور وسایل نقلیه در انتخاب نوع فونداسیون و حفاظ تأثیر دارد. ایمان رعد نیرو در این مرحله گزارش فنی، نقشه محل نصب، و برنامه زمانبندی را تهیه میکند تا از انطباق کامل با استانداردها و الزامات عملیاتی اطمینان حاصل شود.
گامهای فنی نصب ریکلوزر از سفارش تا راهاندازی
فرایند فنی شامل تهیه مشخصات فنی، تأمین تجهیزات، تحویل کالا به سایت، نصب مکانیکی، اتصالات الکتریکی و کابلکشی، نصب تابلو کنترل، تنظیم پارامترهای رله و انجام تستهای قبل از وصل است.
پس از نصب ریکلوزر ، تیم فنی ایمان رعد نیرو تستهای عملکردی (آزمونهای قطع و وصل، تست هماهنگی حفاظتی، تست تلهمتری) را انجام میدهد و سپس راهاندازی کنترلشده را با هماهنگی اپراتور شبکه انجام میدهد.
هر مرحله با گزارشهای مستند و چکلیستهای استاندارد ثبت میشود تا تحویل پروژه شفاف و قابل اتکا باشد.
طراحی حفاظتی و منطق بازبست (reclose logic)
تنظیم منطق بازبست شامل تعیین تعداد دفعات وصل، تأخیرهای زمانی بین وصلها، منحنیهای حفاظتی و هماهنگی با رلههای مجاور است. منطق باید طوری تنظیم شود که خطاهای گذرا سریع بازیابی شوند اما در صورت وقوع خطای دائمی، از آسیب به تجهیزات جلوگیری شود و بخش معیوب ایزوله شود. مهندسین ایمان رعد نیرو با استفاده از شبیهسازیهای بار و مطالعه خطا، پارامترهای بهینه را تعیین میکنند تا هم پایداری و هم ایمنی شبکه حفظ شود. تنظیم نادرست میتواند منجر به وصلهای مکرر و استهلاک تجهیزات شود؛ بنابراین آزمون و بازنگری پس از راهاندازی ضروری است.
انتخاب مشخصات فنی ریکلوزر (ولتاژ، جریان و ظرفیت قطع)
انتخاب درست ولتاژ نامی، جریان قابل تحمل، ظرفیت قطع (interrupting capacity) و مشخصات مکانیکی براساس بار شبکه و جریانهای خطا انجام میشود.
برای مثال در شبکههای توزیع فشار متوسط معمولاً انتخاب ریکلوزرهایی با ولتاژ نامی و جریان قطع مناسب برای شرایط اتصال کوتاه محلی اهمیت دارد.
همچنین باید مشخصات ترانس جریان و ولتاژ تامینکننده سازگار باشد.
ایمان رعد نیرو بر اساس تحلیل جریانخطا، پیشنهاد فنی تهیه و مدلهای سازندگان معتبر را برای کارفرما مقایسه میکند تا بهترین ترکیب قیمت و عملکرد انتخاب شود.
مراحل مکانیکی: فونداسیون، پایه و تثبیت سازه
برای نصبهای زمینی یا پستمحور لازم است فونداسیون مناسب با مشخصات بتن، میلگرد و حفاظت در برابر خوردگی ساخته شود. در نصبهای هوایی، پایه یا تیر باید بار مکانیکی و نیروهای ناشی از باد و ارتعاش را تحمل کند؛ بستها، اتصالات و اتصالات ارت (earthing) باید مطابق استانداردهای ایمنی اجرا شوند.
در پروژههای ایمان رعد نیرو، کلیه محاسبات مکانیکی و نقشههای اجرایی توسط مهندسان عمران و برق تایید شده و عملیات جوشکاری، پیچوبمهره و عایقکاری با نظارت کنترل کیفیت انجام میشود تا پایداری و ایمنی سازه تضمین شود.
نصب الکتریکال: کابلکشی، ارت و زمینسازی
کابلهای قدرت، کابلهای فرمان و زمینسازی صحیح پایههای حفاظتی را تشکیل میدهند؛ انتخاب مقطع کابل، مسیر عبور و روش اتصال با توجه به استانداردها و شرایط سایت انجام میشود. سیستم ارتینگ باید مقاومت کمتری برای ایمنی اپراتورها و حفاظت تجهیزات داشته باشد و اتصالات کوتاهمدت و پایدار برای جلوگیری از قوس الکتریکی تضمین شود.
ایمان رعد نیرو از متریالهای با کیفیت و روشهای استاندارد برای کابلکشی و نصب تابلوها استفاده میکند و قبل از راهاندازی تست مقاومت زمین و تستهای پیوستگی انجام میدهد.
تست های پیش از راهاندازی و کمیسیونینگ
پیش از تحویل نهایی، تستهای الکتریکی شامل:
- 1- تستهای عملکردی قطع/وصل
- 2- تست هماهنگی حفاظتی
- 3- تستهای ترانسهای اندازهگیری
- 4- تست مقاومت عایقی
- 5- تست ارتباطات تلهمتری انجام میشود.
علاوه بر آن، آزمونهای مکانیکی و بررسیهای ایمنی مانند تست مقاومت فونداسیون و پوشش حفاظتی اجرا میشود.
نتایج تست در گزارشهای کمیسیونینگ ثبت شده و در صورت نیاز تنظیمات حفاظتی اصلاح میشود؛ تنها پس از تایید همه آزمونها، ریکلوزر به بهرهبرداری شبکه متصل و تحویل رسمی انجام میگردد.
اتصال به SCADA و مانیتورینگ از راه دور
اتصال ریکلوزر به سیستمهای مانیتورینگ یا SCADA از طریق مودمهای GSM/4G، رادیو یا فیبر انجام میشود و امکان ارسال آلارمها، وضعیت قطع و وصل، و دادههای اندازهگیری را فراهم میسازد.
این اتصال به اپراتورها اجازه میدهد تا خطاها را سریع تشخیص دهند، مانیتورینگ بلادرنگ داشته باشند و پارامترهای ریکلوزر را از راه دور تنظیم کنند.
ایمان رعد نیرو تجربهی اتصال تجهیزات مختلف به پلتفرمهای مانیتورینگ مرسوم را دارد و خدمات پیکربندی و تست ارتباطات را در قرارداد ارائه میدهد.
آموزش اپراتوری و مستندسازی پروژه
تحویل پروژه بدون آموزش جامع اپراتوری ناقص است؛ ایمان رعد نیرو برای اپراتورها و تیم فنی کارفرما دورههای عملی و تئوری درباره عملکرد، منطق بازبست، نحوه انجام تستهای روزمره و رویههای ایمنی برگزار میکند.
علاوه بر آموزش، مستندات فنی شامل نقشههای اجرایی، چکلیستهای آزمون، تنظیمات رله و راهنمای نگهداری بهصورت چاپی و دیجیتال تحویل میشود تا بهرهبرداری و نگهداری بعدی ساده و قابل اتکا باشد.
نگهداری، سرویس و قرارداد پشتیبانی بلندمدت
برای حفظ عملکرد مطلوب، سرویس دورهای از قبیل بازدید بصری، تست عملکرد، بررسی اتصالات، کنترل مقاومت زمین و بهروزرسانی نرمافزاری تابلو کنترل لازم است.
ایمان رعد نیرو قراردادهای نگهداری منعطف ارائه میدهد که شامل بازدیدهای پیشگیرانه، پاسخ به خرابیهای اضطراری، و بروزرسانی نرمافزاری/سختافزاری است تا عمر مفید تجهیزات افزایش یابد و ریسک خرابی کاهش یابد. برنامه نگهداری براساس شرایط محیطی و بار شبکه برای هر پروژه شخصیسازی میشود.
برآورد هزینه ها و زمان بندی تقریبی اجرای پروژه
هزینه نصب ریکلوزر به پارامترهایی مانند نوع ریکلوزر، نیاز به فونداسیون، فاصله از منابع تامین، تجهیزات جانبی (مودم، ترانسها)، و خدمات مهندسی بستگی دارد؛ زمانبندی از هفته تا چند ماه متغیر است.
ایمان رعد نیرو پیش از عقد قرارداد، برآورد مرحلهای CAPEX و جدول زمانبندی تفصیلی ارائه میدهد تا مشتریان بتوانند تصمیم آگاهانه بگیرند.
همچنین گزینههای تأمین تجهیز از برندهای مختلف و پیشنهادات مالی برای کاهش هزینه اولیه ارائه میشود تا پروژه با بهترین نسبت هزینه به کارایی اجرا شود.
جمع بندی
نصب ریکلوزر راهکار موثری برای افزایش پایداری و کاهش قطعی در شبکههای توزیع است؛ ایمان رعد نیرو خدمات کامل از مطالعه تا پشتیبانی بلندمدت را ارائه میدهد تا پروژهها مطابق استاندارد و با بیشترین کارایی اجرا شوند. برای برآورد دقیق و بازدید میدانی همین امروز میتوانیم جلسه مشاوره و بازدید را برنامهریزی کنیم.
سوالات متداول (FAQ)
- ریکلوزر با دژنکتور چه تفاوتی دارد؟
ریکلوزر قابلیت قطع و وصل خودکار چندباره برای خطاهای گذرا را دارد؛ دژنکتور معمولاً قطع کنندهای سادهتر است و قابلیت بازبست اتوماتیک ندارد. - نصب ریکلوزر چقدر زمان میبرد؟
بسته به نوع پروژه از چند هفته تا چند ماه؛ بازدید اولیه و تعیین مشخصات، زمانبندی دقیق را مشخص میکند. - آیا ریکلوزر نیاز به مانیتورینگ دارد؟
بله؛ اتصال به SCADA یا پلتفرم مانیتورینگ برای تشخیص سریع خطا و تحلیل عملکرد توصیه میشود. - آیا ایمان رعد نیرو تستهای کمیسیونینگ را انجام میدهد؟
بله؛ کلیه تستهای عملکردی، هماهنگی حفاظتی و مقاومت زمین توسط تیم ما اجرا و گزارش میشود.
