ترانسفورماتور چیست و چرا شناخت اجزای ترانسفورماتور اهمیت دارد؟
اجزای ترانسفورماتور : ترانسفورماتور یکی از مهمترین تجهیزات در سیستمهای انتقال و توزیع برق است که وظیفه اصلی آن تغییر سطح ولتاژ بدون تغییر فرکانس میباشد.
شناخت اجزای ترانسفورماتور به ما کمک میکند تا عملکرد این دستگاه را بهتر درک کنیم و در نگهداری، عیبیابی و انتخاب صحیح آن تصمیمهای دقیقتری بگیریم. هر ترانسفورماتور از مجموعهای از قطعات الکتریکی و مکانیکی تشکیل شده که هر کدام نقش حیاتی در عملکرد ایمن و پایدار دستگاه دارند.
خرابی در یکی از این اجزا میتواند کل سیستم برق را دچار مشکل کند. به همین دلیل آشنایی با اجزای داخلی و جانبی ترانسفورماتور نهتنها برای مهندسان برق، بلکه برای تکنسینها و حتی دانشجویان این حوزه اهمیت زیادی دارد.
در ادامه این مقاله، تمامی اجزای ترانسفورماتور را به زبان ساده و کاربردی بررسی میکنیم.
اگر قصد خرید یا دریافت اطلاعات تخصصی درباره انواع ترانسفورماتور را دارید، میتوانید از صفحه ترانسفورماتور های ایمان رعد نیرو بازدید کنید.

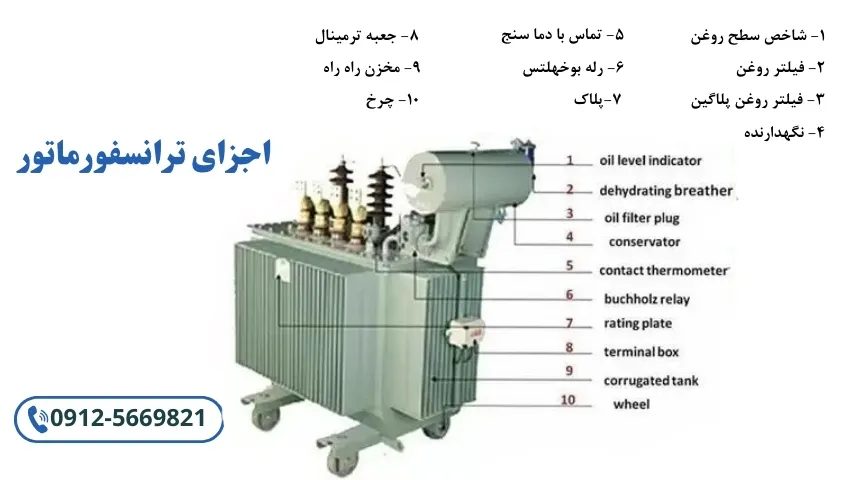

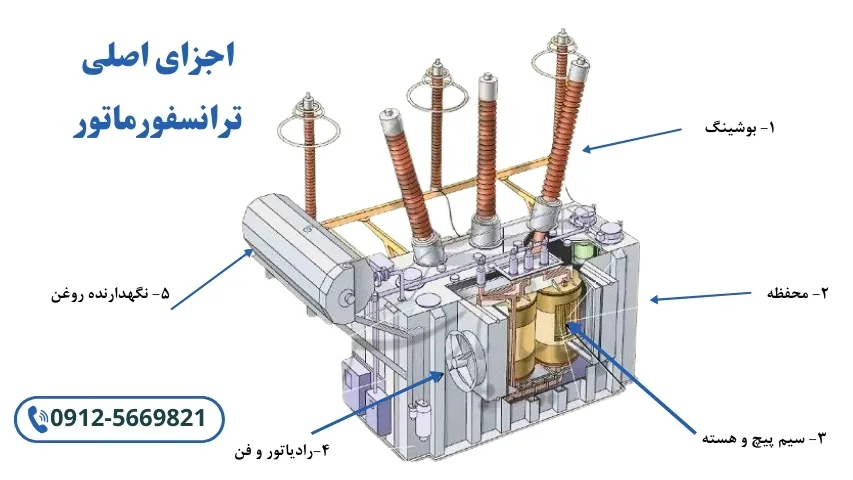

معرفی اجزای ترانسفورماتور
هسته ترانسفورماتور (Core) – قلب مغناطیسی دستگاه
سیمپیچ اولیه ترانسفورماتور
سیمپیچ ثانویه ترانسفورماتور
عایقبندی در ترانسفورماتور
روغن ترانسفورماتور و نقش آن
تانک یا مخزن ترانسفورماتور
بوشینگ ترانسفورماتور
سیستم خنککننده ترانسفورماتور
کنسرواتور ترانسفورماتور
رله بوخهلتس
تپچنجر (Tap Changer)
سیستم حفاظت حرارتی
دریچهها و شیرهای ترانسفورماتور
بدنه و شاسی ترانسفورماتور
سیستم ارت در ترانسفورماتور
اجزای کنترلی و مانیتورینگ
بیشتر بدانید : ترانسفورماتور توزیع چیست ؟
1- هسته ترانسفورماتور (Core) – قلب مغناطیسی دستگاه
هسته ترانسفورماتور یکی از اصلیترین اجزای آن محسوب میشود که وظیفه انتقال شار مغناطیسی بین سیمپیچها را بر عهده دارد. این هسته معمولاً از ورقههای نازک فولاد سیلیکونی ساخته میشود تا تلفات انرژی کاهش پیدا کند.
طراحی هسته به گونهای است که مسیر شار مغناطیسی را به بهترین شکل ممکن فراهم کند. اگر هسته کیفیت مناسبی نداشته باشد، تلفات هیسترزیس و فوکو افزایش یافته و راندمان ترانس کاهش پیدا میکند.
هستهها معمولاً به دو شکل هستهای (Core Type) و پوستهای (Shell Type) طراحی میشوند. انتخاب نوع هسته به کاربرد ترانسفورماتور بستگی دارد. در ترانسهای قدرت، کیفیت هسته نقش مستقیمی در طول عمر و عملکرد پایدار دستگاه دارد.
2- سیمپیچ اولیه ترانسفورماتور
سیمپیچ اولیه بخشی از ترانسفورماتور است که به منبع تغذیه متصل میشود و ولتاژ ورودی را دریافت میکند.
این سیمپیچ معمولاً از مس یا آلومینیوم با روکش عایق ساخته میشود تا جریان الکتریکی بهصورت ایمن عبور کند.
تعداد دورهای سیمپیچ اولیه نقش تعیینکنندهای در میزان ولتاژ ورودی دارد. هرچه تعداد دورها بیشتر باشد، ولتاژ بالاتری قابل تحمل است.
کیفیت سیمپیچ اولیه تأثیر زیادی بر تلفات مسی و دمای کاری ترانسفورماتور دارد. در طراحی حرفهای، ضخامت سیم و نوع عایق بهگونهای انتخاب میشود که از داغ شدن بیش از حد و اتصال کوتاه جلوگیری شود.
3- سیم پیچ ثانویه ترانسفورماتور
سیمپیچ ثانویه بخشی است که ولتاژ خروجی از آن دریافت میشود. این سیمپیچ نیز مانند سیمپیچ اولیه از هادیهای عایقدار ساخته میشود اما تعداد دورهای آن با توجه به ولتاژ خروجی مورد نیاز تنظیم میگردد.
نسبت تعداد دورهای سیمپیچ اولیه به ثانویه تعیینکننده نوع ترانسفورماتور افزاینده یا کاهنده است.
سیمپیچ ثانویه باید توانایی تحمل جریان خروجی را داشته باشد، به همین دلیل ضخامت سیم آن معمولاً بیشتر از سیمپیچ اولیه است.
طراحی اصولی سیمپیچ ثانویه باعث کاهش افت ولتاژ و افزایش راندمان ترانسفورماتور میشود.
4- عایق بندی در ترانسفورماتور
عایقبندی یکی از حیاتیترین اجزاء ترانسفورماتور است که از بروز اتصال کوتاه و تخلیه الکتریکی جلوگیری میکند. عایقها بین سیمپیچها، هسته و بدنه ترانس قرار میگیرند.
این عایقها میتوانند از جنس کاغذ عایقی، رزین، روغن یا مواد پلیمری باشند. انتخاب نوع عایق به سطح ولتاژ و شرایط کاری ترانس بستگی دارد.
ضعف در سیستم عایقبندی میتواند منجر به خرابیهای جدی و حتی انفجار ترانسفورماتور شود. به همین دلیل کنترل کیفیت عایقها در ساخت و نگهداری ترانس اهمیت بالایی دارد.
5- روغن ترانسفورماتور و نقش آن
روغن ترانسفورماتور نقش دوگانهای در دستگاه دارد؛ هم بهعنوان عایق الکتریکی و هم بهعنوان خنککننده عمل میکند.
این روغن حرارت تولیدشده در سیمپیچها و هسته را جذب کرده و به دیوارههای تانک منتقل میکند. همچنین روغن مانع از ایجاد جرقه و تخلیه الکتریکی میشود. کیفیت روغن تأثیر مستقیمی بر عمر ترانسفورماتور دارد.
به همین دلیل آزمایشهای دورهای روغن برای بررسی رطوبت، گازهای محلول و خواص عایقی انجام میشود.
6- تانک یا مخزن ترانسفورماتور
تانک ترانسفورماتور محفظهای فلزی است که اجزای داخلی مانند هسته، سیمپیچها و روغن را در خود جای میدهد. این مخزن باید استحکام مکانیکی بالایی داشته باشد تا در برابر فشار و دمای بالا مقاومت کند.
طراحی تانک به گونهای انجام میشود که انتقال حرارت بهخوبی صورت گیرد. در برخی ترانسها، پرههایی روی تانک تعبیه میشود تا سطح خنککاری افزایش یابد.
آببندی مناسب تانک اهمیت زیادی دارد زیرا نفوذ رطوبت میتواند به عایقها آسیب بزند.
7- بوشینگ ترانسفورماتور
بوشینگها قطعاتی هستند که امکان عبور هادیها از داخل تانک به بیرون را فراهم میکنند بدون اینکه عایقبندی از بین برود. این قطعات معمولاً از چینی یا مواد پلیمری ساخته میشوند و باید تحمل ولتاژ بالا را داشته باشند.
بوشینگها نقش مهمی در ایمنی ترانس دارند و خرابی آنها میتواند باعث تخلیه الکتریکی و خاموشی سیستم شود. بررسی دورهای بوشینگها از نظر ترکخوردگی و آلودگی بسیار ضروری است.
8- سیستم خنککننده ترانسفورماتور
سیستم خنککننده وظیفه کاهش دمای ترانسفورماتور را بر عهده دارد. این سیستم میتواند بهصورت طبیعی (ONAN) یا اجباری با فن و پمپ (OFAF) باشد.
انتخاب نوع خنککننده به توان ترانس و شرایط محیطی بستگی دارد. خنککاری مناسب باعث افزایش راندمان و جلوگیری از تخریب عایقها میشود. در ترانسهای قدرت، سیستم خنککننده نقش بسیار حیاتی دارد.
9- کنسرواتور ترانسفورماتور
کنسرواتور مخزنی است که روی تانک نصب میشود و وظیفه جبران انبساط و انقباض روغن را دارد. با تغییر دما، حجم روغن تغییر میکند و کنسرواتور این تغییرات را مدیریت میکند.
این قطعه از تماس مستقیم روغن با هوا جلوگیری کرده و از اکسید شدن روغن میکاهد. وجود کنسرواتور باعث افزایش عمر روغن و عایقها میشود.
10- رله بوخهلتس
رله بوخهلتس یکی از مهمترین تجهیزات حفاظتی در ترانسفورماتورهای روغنی است. این رله بین تانک و کنسرواتور نصب میشود و وظیفه تشخیص گازهای ناشی از خطاهای داخلی را دارد.
در صورت بروز خطا، رله بوخهلتس آلارم داده یا ترانس را از مدار خارج میکند. این قطعه نقش حیاتی در جلوگیری از آسیبهای جدی دارد.
بیشتر بدانید : آشنایی با ترانسفورماتور تک فاز
11- تپچنجر (Tap Changer)
تپچنجر برای تنظیم ولتاژ خروجی ترانسفورماتور استفاده میشود. این قطعه امکان تغییر تعداد دورهای مؤثر سیمپیچ را فراهم میکند.
تپچنجرها میتوانند در حالت بیباری یا زیر بار عمل کنند. استفاده از تپچنجر باعث پایداری ولتاژ شبکه میشود و در سیستمهای توزیع اهمیت زیادی دارد.
12- سیستم حفاظت حرارتی
سیستم حفاظت حرارتی شامل سنسورها و ترمومترهایی است که دمای روغن و سیمپیچ را کنترل میکنند.
در صورت افزایش بیش از حد دما، این سیستم هشدار داده یا ترانس را خاموش میکند. کنترل دما یکی از عوامل کلیدی در افزایش عمر ترانسفورماتور است.
13- دریچهها و شیرهای ترانسفورماتور
ترانسفورماتورها دارای شیرهای تخلیه، پرکن روغن و نمونهبرداری هستند. این دریچهها برای نگهداری و سرویس دورهای استفاده میشوند. طراحی صحیح این بخشها باعث سهولت تعمیرات و افزایش ایمنی میشود.
14- بدنه و شاسی ترانسفورماتور
بدنه و شاسی وظیفه نگهداری و تثبیت ترانس را دارند. این بخشها باید مقاومت مکانیکی بالایی داشته باشند و در برابر لرزش و ضربه مقاوم باشند. شاسی مناسب حملونقل و نصب ترانس را آسانتر میکند.
15- سیستم ارت در ترانسفورماتور
سیستم ارت برای تخلیه جریانهای نشتی و افزایش ایمنی طراحی میشود. ارت مناسب از آسیب به تجهیزات و خطرات جانی جلوگیری میکند. این بخش اغلب نادیده گرفته میشود اما اهمیت بسیار بالایی دارد.
16- اجزای کنترلی و مانیتورینگ
اجزای کنترلی شامل گیجها، نمایشگرها و سیستمهای مانیتورینگ آنلاین هستند. این تجهیزات اطلاعات دقیقی از وضعیت ترانس ارائه میدهند و به پیشگیری از خرابی کمک میکنند.
جمع بندی
اجزای ترانسفورماتور هر کدام نقش حیاتی در عملکرد ایمن و پایدار این تجهیز دارند. از هسته و سیمپیچها گرفته تا سیستمهای حفاظتی و خنککننده، همگی بهصورت یکپارچه عمل میکنند. شناخت دقیق این اجزا به بهرهبرداری بهتر، کاهش هزینههای تعمیر و افزایش طول عمر ترانسفورماتور کمک میکند.
اگر هر یک از این بخشها بهدرستی طراحی یا نگهداری نشوند، کل سیستم برق با مشکل مواجه خواهد شد. به همین دلیل آشنایی با اجزای ترانسفورماتور برای فعالان حوزه برق یک ضرورت است.
سوالات متداول (FAQ)
- مهمترین اجزای ترانسفورماتور چیست؟
هسته و سیمپیچها اصلیترین اجزای ترانس هستند. - چرا روغن ترانسفورماتور اهمیت دارد؟
به دلیل نقش عایقی و خنککنندگی. - رله بوخهلتس چه کاری انجام میدهد؟
خطاهای داخلی ترانس را تشخیص میدهد. - تپچنجر چه کاربردی دارد؟
تنظیم ولتاژ خروجی ترانسفورماتور. - آیا همه ترانسها کنسرواتور دارند؟
خیر، بیشتر در ترانسهای روغنی قدرت استفاده میشود.
