مقدمه به راه اندازی اینورتر دلتا و کاربردهای آن
راه اندازی اینورتر دلتا : اینورتر دلتا یکی از محبوبترین دستگاههای کنترل سرعت موتور در صنایع مختلف است. این دستگاه که به نام درایو فرکانس متغیر (VFD) هم شناخته میشود، با تغییر فرکانس برق، سرعت موتور را کنترل میکند. مثلاً در کارخانهها برای پمپها یا فنها استفاده میشود تا مصرف انرژی کم شود. راه اندازی اینورتر دلتا نیاز به دانش پایهای برق دارد، اما با راهنمایی گام به گام، حتی افراد تازهکار میتوانند آن را انجام دهند.
برند دلتا از تایوان است و مدلهای متنوعی مثل VFD-B یا MS300 دارد. قبل از شروع، مطمئن شوید مدل مناسب کارتان را انتخاب کردهاید.
این مقاله به شما کمک میکند تا از صفر تا صد راه اندازی را یاد بگیرید، با تمرکز روی سیم بندی، تنظیمات و عیب یابی. اگر به دنبال کاهش هزینههای برق هستید، اینورتر دلتا گزینه عالی است. در ادامه، ابزارها و مراحل را بررسی میکنیم.
اهمیت راه اندازی اینورتر دلتا
راه اندازی درست اینورتر دلتا نه تنها عملکرد موتور را بهبود میبخشد، بلکه عمر دستگاه را هم افزایش میدهد. اگر اشتباه کنید، ممکن است موتور بسوزد یا انرژی هدر رود. مثلاً تنظیم فرکانس اشتباه باعث گرمای بیش از حد میشود. در صنایع، اینورتر دلتا برای کنترل دقیق سرعت در خطوط تولید استفاده میشود، مثل نوار نقاله یا آسانسورها.
راه اندازی صحیح کمک میکند تا مصرف برق تا 50 درصد کم شود. همچنین، از آسیب به تجهیزات جلوگیری میکند. قبل از نصب، دفترچه راهنما را بخوانید و از ابزارهای ایمنی استفاده کنید. در مدلهای دلتا، پارامترهای پایه مثل فرکانس حداکثر باید بر اساس موتور تنظیم شود. اگر تازهکار هستید، از ویدیوهای آموزشی کمک بگیرید. اهمیت دیگر، سازگاری با سیستمهای اتوماسیون مثل PLC است.
در نهایت، راه اندازی خوب یعنی کارایی بالا و هزینه کم. این بخش پایهای برای مراحل بعدی است.
برای دریافت اطلاعات از خدمات تابلو برق فشار ضعیف کلیک کنید .
ابزارها و تجهیزات لازم برای راه اندازی اینورتر دلتا
برای راه اندازی اینورتر دلتا، ابزارهای سادهای نیاز دارید. ابتدا پیچگوشتی، مولتیمتر برای چک ولتاژ، و کابلهای مناسب. دفترچه راهنمای مدل خاص (مثل VFD-EL) ضروری است. اگر مدل سه فاز دارید، منبع برق سه فاز آماده کنید. ابزارهای ایمنی مثل دستکش و عینک فراموش نشود.
- برای تنظیم پارامترها، کیپد روی دستگاه یا نرمافزار VFD-Soft مفید است.
- اگر ارتباط با کامپیوتر میخواهید، مبدل USB به RS485 بخرید.
- در مدلهای پیشرفته مثل C2000، انکودر برای کنترل دقیق لازم است.
- لیست تجهیزات: کابل قدرت (برای ترمینال R/S/T)، کابل کنترلی (برای MI/MO)، و فیوز برای حفاظت.
- هزینه ابزارها کم است، اما کیفیت مهم.
- قبل از شروع، همه را چک کنید تا فرآیند صاف پیش برود.
- این ابزارها برای سیم بندی و تست نهایی استفاده میشوند.

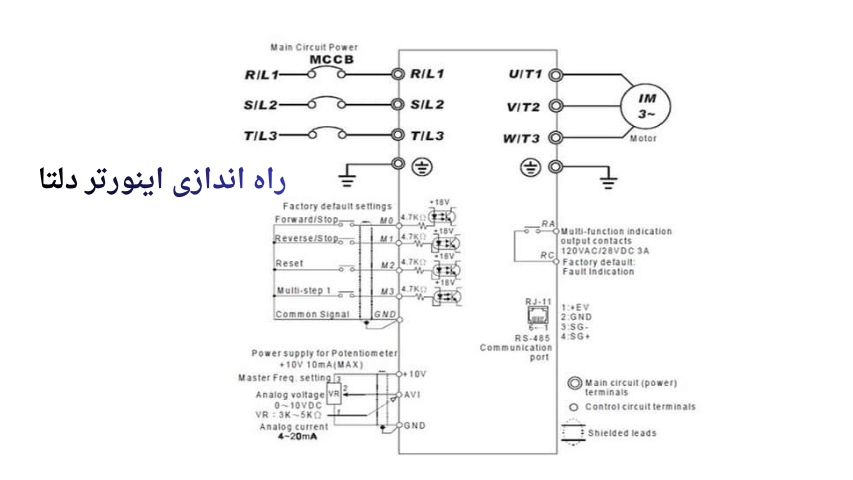

سیم بندی قدرت در اینورتر دلتا
سیم بندی قدرت پایه راه اندازی اینورتر دلتا است. ترمینالهای R/S/T برای ورودی برق سه فاز یا تک فاز هستند. مثلاً در مدل B، ورودی 380 ولت سه فاز را به R/S/T وصل کنید. خروجی U/V/W به موتور میرود. حتماً سایز کابل را بر اساس جریان موتور انتخاب کنید، مثلاً برای 5 کیلووات، کابل 4 میلیمتر.
زمین (E) را به بدنه وصل کنید تا ایمنی حفظ شود. اگر تک فاز به سه فاز تبدیل میکنید، مدل مناسب مثل VFD-L انتخاب کنید. چک کنید ولتاژ ورودی با پلاک اینورتر باشد.
اشتباه در سیم بندی باعث ارور OVER VOLTAGE میشود. بعد از اتصال، با مولتیمتر تست کنید. در صنایع، این مرحله برای جلوگیری از آتشسوزی مهم است. راهنمایی دفترچه را دنبال کنید. این سیم بندی اساس عملکرد است.

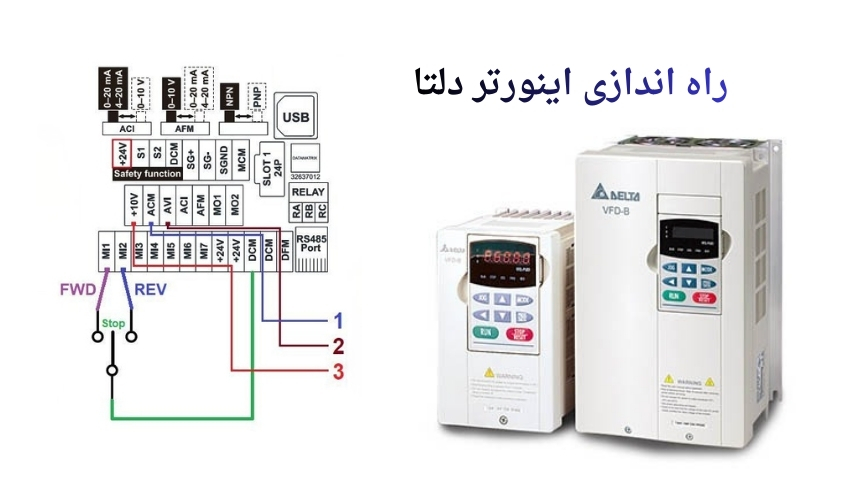

سیم بندی کنترلی در اینورتر دلتا
سیم بندی کنترلی برای فرماندهی به اینورتر دلتا استفاده میشود.
- ترمینالهای MI1 تا MI6 برای ورودی دیجیتال مثل استارت/استپ هستند.
- مثلاً MI1 را به سوئیچ RUN وصل کنید. خروجی MO برای رله آلارم است.
- در مدل MS300، AVI برای ورودی آنالوگ (0-10V) برای کنترل سرعت.
- اگر از پتانسیومتر استفاده میکنید، به +10V و GND وصل کنید.
- پارامتر 02-00 را برای کنترل خارجی تنظیم کنید.
- این سیم بندی برای ارتباط با PLC ضروری است.
- اشتباه باعث عدم پاسخدهی میشود.
- همیشه از کابل شیلددار استفاده کنید تا نویز کم شود.
- در کاربردهای صنعتی مثل پمپ، این مرحله کنترل دقیق میدهد.
- بعد از سیم بندی، تست کنید تا مطمئن شوید. این بخش تکمیلکننده سیم بندی قدرت است.
بیشتر بدانید : اتوماسیون صنعتی چیست ؟
ریست فکتوری اینورتر دلتا
ریست فکتوری برای حل مشکلات راه اندازی اینورتر دلتا مفید است. در بیشتر مدلها، پارامتر Pr00-02 را روی 9 یا 10 بگذارید (برای 50/60 هرتز). مثلاً در VFD-B، Pr76=09 ریست میکند. کیپد را فشار دهید تا به منو بروید. این کار تنظیمات اشتباه را پاک میکند. اگر ارور دارید، اول ریست کنید.
بعد، پارامترهای موتور مثل جریان را دوباره وارد کنید. در مدل C2000، گزینه ریست پیشرفته دارد. این مرحله ساده است اما مهم برای شروع تازه.
اگر نرمافزاری استفاده میکنید، از VFD-Soft ریست کنید. در صنایع، ریست دورهای برای نگهداری انجام میشود. همیشه بعد از ریست، تست موتور کنید. این کار زمان کمی میگیرد اما مشکلات را حل میکند.
تنظیم پارامترهای پایه در اینورتر دلتا
پارامترهای پایه قلب راه اندازی اینورتر دلتا هستند. اول، مد کنترل را انتخاب کنید:
- V/F برای ساده یا VECTOR برای دقیق.
- پارامتر 00-00 را روی 0 بگذارید.
- سپس، قدرت موتور (Pr05-02) و جریان (Pr05-01) را از پلاک وارد کنید.
- فرکانس پایه (Pr01-01) معمولاً 50 هرتز است.
- در مدل EL، این تنظیمات از کیپد انجام میشود.
- اگر اشتباه کنید، موتور درست کار نمیکند.
- برای کاربردهای سنگین، VECTOR انتخاب کنید.
- این پارامترها مصرف انرژی را بهینه میکنند.
همیشه دفترچه را چک کنید. در پایان، ذخیره کنید و تست کنید. این مرحله برای کارایی بالا ضروری است.
تنظیم فرکانس حداکثر و حداقل در اینورتر دلتا
فرکانس حداکثر (Pr01-00) سرعت ماکزیمم موتور را تعیین میکند، معمولاً 60 هرتز. حداقل (Pr01-02) برای سرعت پایین، مثل 10 هرتز.
در راه اندازی اینورتر دلتا، این را بر اساس نیاز تنظیم کنید. مثلاً برای فن، حداکثر 50 هرتز کافی است. اگر بیش از حد بگذارید، موتور آسیب میبیند.
در مدل CP2000، این تنظیم برای HVAC بهینه است. از کیپد یا نرمافزار تغییر دهید. این فرکانسها مصرف برق را کنترل میکنند.
در صنایع، برای صرفهجویی انرژی مهم است. همیشه با پلاک موتور کنید. این تنظیم ساده اما کلیدی است.
تنظیم زمان شتاب و کاهش سرعت در اینورتر دلتا
زمان شتاب (ACC، Pr01-09) زمان رسیدن به سرعت کامل است، مثلاً 10 ثانیه. کاهش (DEC، Pr01-10) برای توقف نرم.
در راه اندازی اینورتر دلتا، این را برای جلوگیری از شوک تنظیم کنید. برای بار سنگین، زمان طولانیتر بگذارید تا جریان کم شود. در مدل B، این پارامترها در گروه 01 هستند. اشتباه باعث ارور OVER CURRENT میشود.
این تنظیم عمر موتور را افزایش میدهد.
در کاربردهای نوار نقاله، حیاتی است. همیشه تست کنید تا مناسب باشد. این مرحله ایمنی را بالا میبرد.
کنترل جهت گردش موتور با اینورتر دلتا
کنترل جهت (FWD/REV) با پارامتر 04-02 انجام میشود. در سیم بندی، MI2 را برای REV وصل کنید. در راه اندازی اینورتر دلتا، این برای کاربردهایی مثل پمپ دوجهته مفید است.
اگر نیاز به تغییر سریع دارید، از کنترل خارجی استفاده کنید. در مدل MS300، پارامتر P00.21=1 برای خارجی. این کنترل دقت را افزایش میدهد.
اشتباه باعث آسیب به ماشینآلات میشود. همیشه جهت را با موتور چک کنید. در صنایع، برای اتوماسیون ضروری است. این تنظیم ساده است.

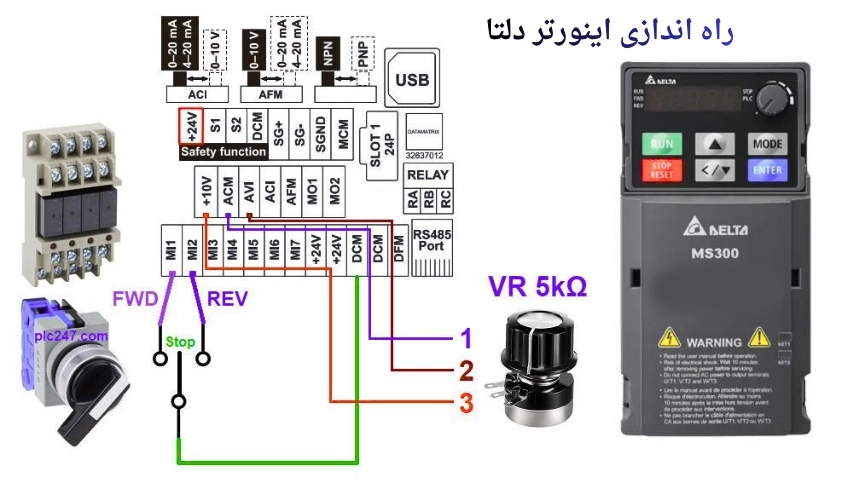

استفاده از پتانسیومتر برای کنترل سرعت در اینورتر دلتا
پتانسیومتر برای تنظیم دستی سرعت به AVI وصل میشود. پارامتر 00-20=1 برای ورودی آنالوگ. در راه اندازی اینورتر دلتا، این برای تست اولیه خوب است.
مقاومت 5 کیلواهم مناسب. ولتاژ 0-10V فرکانس را تغییر میدهد. در مدل EL، این ساده است. برای دقت، از دیجیتال استفاده کنید. این روش ارزان است. در کارگاهها محبوب. همیشه کالیبره کنید. این کنترل انعطافپذیر است.
ارتباط اینورتر دلتا با PLC و HMI
ارتباط با مدباس RS485 انجام میشود. پارامتر 09-00 را برای آدرس تنظیم کنید. در راه اندازی اینورتر دلتا، این برای اتوماسیون صنعتی ضروری است. نرمافزار VFD-Soft برای مانیتورینگ.
در مدل C2000، HMI مستقیم وصل میشود. این ارتباط کنترل مرکزی میدهد. اشتباه در سیم بندی نویز ایجاد میکند. همیشه تست کنید. در کارخانهها، صرفهجویی زمان میکند. این پیشرفته است.
انواع سریهای اینورتر دلتا و انتخاب مناسب
- سری VFD-M برای توان کم
- VFD-B برای متوسط
- C2000 برای سنگین.
در راه اندازی اینورتر دلتا، بر اساس بار انتخاب کنید. VFD-EL ارزان برای خانگی. هر سری پارامترهای خاص دارد. مثلاً CP2000 برای HVAC. این تنوع کاربرد را وسیع میکند. همیشه توان موتور را چک کنید. این انتخاب هزینه را کم میکند.
عیب یابی رایج در راه اندازی اینورتر دلتا
ارور OC برای OVER CURRENT، چک سیم بندی. OV برای ولتاژ بالا، منبع برق را بررسی کنید. در راه اندازی اینورتر دلتا، نمایشگر ارورها را نشان میدهد. ریست اول امتحان کنید. اگر موتور نمیچرخد، جهت را چک کنید. در مدل B، فن را بررسی کنید. این عیب یابی سریع مشکلات را حل میکند. همیشه log را ببینید. این مرحله ضروری است.
نکات ایمنی در نصب و راه اندازی اینورتر دلتا
قبل از سیم بندی، برق را قطع کنید. از دستکش استفاده کنید. در راه اندازی اینورتر دلتا، مکان خشک انتخاب کنید. فیوز نصب کنید. کودکان را دور نگه دارید. در صنایع، استاندارد IEC را رعایت کنید. این نکات جلوگیری از حادثه میکند. همیشه چک لیست ایمنی داشته باشید. این اولویت است.
نگهداری و تعمیرات دورهای اینورتر دلتا
هر ماه گرد و غبار را پاک کنید. فن را چک کنید. در راه اندازی اینورتر دلتا، نگهداری منظم عمر را افزایش میدهد. پارامترها را بررسی کنید. اگر ارور تکراری، متخصص بیاورید. در مدل MS300، نرمافزار برای دیاگنوز. این نگهداری هزینه را کم میکند. همیشه 기록 نگه دارید. این روتین است.
جمع بندی
راه اندازی اینورتر دلتا فرآیندی ساده اما دقیق است که با سیم بندی، تنظیم پارامترها و تست نهایی انجام میشود. از مقدمه تا کاربردها، دیدیم که این دستگاه چقدر مفید است برای کنترل سرعت و صرفهجویی انرژی. با رعایت ایمنی و نگهداری، عمر طولانی دارد. اگر تازهکار هستید، از ویدیوها کمک بگیرید. در نهایت، انتخاب مدل درست کلید موفقیت است. این راهنما کمک میکند تا بدون مشکل شروع کنید.
سوالات متداول (FAQ)
- چگونه اینورتر دلتا را ریست کنم؟ پارامتر Pr00-02 را روی 9 بگذارید و ذخیره کنید.
- سیم بندی قدرت چیست؟ اتصال R/S/T به منبع و U/V/W به موتور.
- فرکانس حداکثر را چطور تنظیم کنم؟ از کیپد، Pr01-00 را تغییر دهید.
- ارور OC یعنی چه؟ جریان بیش از حد؛ سیم بندی را چک کنید.
- آیا اینورتر دلتا برای خانگی مناسب است؟ بله، مدلهای کوچک مثل VFD-L.
- چگونه با PLC وصل کنم؟ از RS485 و مدباس.
- زمان شتاب چقدر باشد؟ بسته به بار، 5-20 ثانیه.
