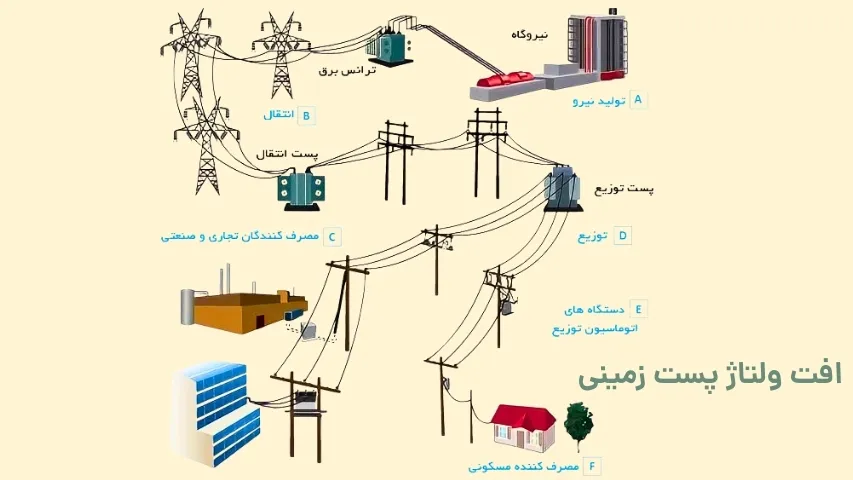

تعریفِ افت ولتاژ در پست زمینی
افت ولتاژ به معنی کاهش ولتاژ قابل دسترس در نقطهای از شبکه نسبت به ولتاژ نامی یا ولتاژ منبع است. در پست زمینی این افت میتواند در نقاط مختلف رخ دهد:
- هادیهای ورودی/خروجی
- اتصالات ترمینالها
- سیمپیچ ترانسفورماتور
- یا شبکه اتصال زمین
- علت اصلی فیزیکی افت
- ترکیب جریان عبوری و مقاومت یا امپدانس مسیر است: هر چه جریان بیشتر یا مقاومت مسیر بالاتر باشد، افت ولتاژ هم بیشتر خواهد بود (قانون اهم: V = I × R).
- در شبکه توزیع معمولاً محدودههای مجاز افت تعریف شدهاند (مثلاً درصدی از ولتاژ نامی)، و طراحی پستهای زمینی باید طوری باشد که افت ولتاژ در فیدرها و ترانسها در محدوده قابل قبول باقی بماند تا عملکرد روشنایی و موتورها مختل نشود.
- کنترل افت ولتاژ به معنی حفظ کیفیت توان، کاهش تلفات و افزایش عمر تجهیزات است.
مشاهده کنید : افزایش قدرت پست زمینی برق
چرا پست های زمینی مستعد افت ولتاژ هستند؟
پست های زمینی بهدلیل ساختار فشرده و گاهی قرارگیری نزدیک به مناطق مصرف، ممکن است در مسیریابی هادیها و انتخاب مقاطع بهینه با محدودیتهایی روبرو شوند.
از طرف دیگر، تعداد مشترکینی که یک پست زمینی پوشش میدهد و الگوی توزیع بار (روشنایی، موتورها، بارهای پرراهانداز) میتواند جریانهای بالاتری در فیدرها ایجاد کند که در نتیجه افت ولتاژ بیشتر میشود.
مشکل دیگر کیفیت اجرای اتصالات ـ مثل بستن ضعیف بستها، خوردگی یا اتصال نامناسب کابلها ـ است که مقاومت محلی را بالا برده و باعث افت نقطهای میشود.
همچنین شبکه اتصال زمین اگر صحیح طراحی یا اجرا نشود، اختلاف پتانسیل سطحی و ولتاژهای تماسی غیرمنتظره ایجاد میکند که از منظر ایمنی و عملکرد نیز شبیه افت ولتاژ تاثیر میگذارد. مراقبت در انتخاب مقطع هادی، کنترل بار و نگهداری منظم کلیدهای اصلی پیشگیریاند.
عوامل الکتریکی موثر بر افت ولتاژ
چند عامل الکتریکی اصلی افت ولتاژ را تعیین میکنند:
- مقاومت یا امپدانس هادیها (که با طول و مقطع و جنس تغییر میکند)
- جریان بار (I)
- ضریب توان (PF) که باعث میشود بخشی از جریان موهومی هم از شبکه عبور کند
- و وجود هارمونیکها که امپدانس مؤثر را افزایش میدهند.
- علاوه بر این، کیفیت اتصالات (مقاومت اتصالی)
- وضعیت ترانسفورماتور (تنظیم تپ، روغن و اتصالات داخلی)
- و شرایط محیطی مثل دما بر مقاومت هادی تأثیر میگذارند.
در سیستمهای سهفاز، عدم تعادل بار بین فازها نیز میتواند منجر به افزایش افت ولتاژ در یک یا چند فاز شود. برای برآورد دقیق افت ولتاژ در طراحی از فرمولهای مبتنی بر R و X مسیر و محاسبه درصد افت نسبت به ولتاژ نامی استفاده میشود.
اثرات افت ولتاژ بر تجهیزات و مصرفکننده
افت ولتاژ میتواند اثرات ملموسی روی تجهیزات داشته باشد:
- کاهش راندمان موتورها
- افزایش جریان راهاندازی برای جبران
- داغشدن و کاهش عمر تجهیزات الکترونیکی
- و عملکرد نادرست یا خاموشی دستگاههای حساس.
- در مصارف روشنایی
- کاهش نور محسوس است؛ در مصارف موتوری ممکن است گشتاور کاهش یابد و دستگاهها داغ کنند.
در برخی مدارهای الکترونیکی دقیق، حتی افت کوچک ولتاژ باعث خطا یا ریست میشود. برای توزیعکنندگان برق، افت ولتاژ بزرگ میتواند منجر به شکایات مشتریان و جریمههای کیفیت توان شود. بنابراین مدیریت افت ولتاژ هم از منظر تجاری و هم از منظر فنی اهمیت دارد.
نقش شبکه اتصال زمین در پست زمینی
شبکه اتصال زمین در پست زمینی دو کار اصلی دارد:
- ایجاد مسیر کمامتصاص برای جریانهای خطا و کنترل گرادیان پتانسیل سطحی برای ایمنی پرسنل و تجهیزات.
- اگر شبکه زمین طراحی یا اجرا درست نباشد، در زمان خطا سطح زمین در نقاط مختلف پست اختلاف پتانسیل خواهد داشت که ممکن است بهظاهر مانند «افت ولتاژ» یا ایجاد ولتاژ تماس خطرناک تظاهر کند.
- طراحی شبکه زمین شامل انتخاب شبکه مشی از هادیهای زیرزمینی
- ریزرها (risers) و اتصالات مناسب است تا مقاومت کل زمین کاهش یابد و ولتاژ دراِپ تحت جریان طراحی در محدودهای امن بماند.
- استانداردها و راهنماهای فنی (مثل IEEE Std 80) معیارهایی برای تست و پذیرش شبکه زمین ارائه میدهند.

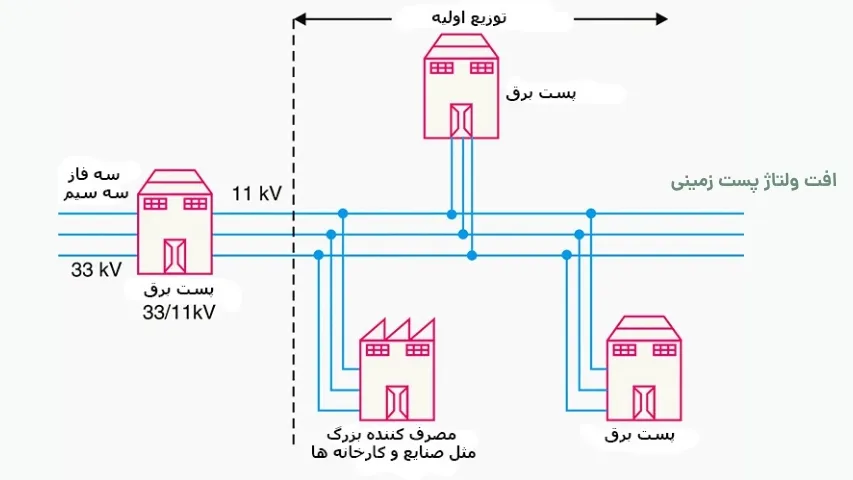

روش های محاسبه افت ولتاژ در فیدر های پست
محاسبه افت ولتاژ در فیدرها معمولاً با استفاده از محاسبات R و X مسیر انجام میشود:
افت (V_drop) = I × (R cosφ + X sinφ) که در آن φ زاویه بین جریان و ولتاژ است (مربوط به ضریب توان). برای خطوط طولانی یا با هارمونیک، از مدلهای امپدانسی کامل استفاده میشود.
در طراحیهای سریع از جداول استاندارد یا فرمولهای تقریبی درصد افت برای طول و مقطع مشخص استفاده میکنند.
همچنین نرمافزارهای شبیهسازی شبکه (DIgSILENT، CYME و غیره) برای تحلیل دینامیکی و سناریوهای بار متغیر کاربرد دارند.
محاسبه صحیح کمک میکند مقطع هادی، نوع کابل و نیاز به جبران کننده ولتاژ (مثل رگولاتورها یا افزایندهها) تعیین شود.
محدوده های مجاز افت ولتاژ و معیارهای کیفی
در استانداردها و رویههای عملیاتی معمولاً برای نقاط مختلف شبکه محدودههای مجاز افت تعیین میشود؛ مثلاً درصد مجاز افت از پست تا مصرفکننده یا از ابتدای فیدر تا انتهای آن.
این درصدها ممکن است بین کشورها و اپراتورها متفاوت باشند، ولی بهعنوان نمونه درصدهای مجاز در برخی تنظیمات شامل ۵٪ برای کل مسیر و تقسیمبندیهای داخلی برای بخشهای مختلف است.
رعایت این حدود برای تضمین عملکرد موتورها و تجهیزات روشنایی اهمیت ویژه دارد. علاوه بر درصد افت، شاخصهای دیگر مانند THD، نوسانات لحظهای و تراز فاز نیز در تعیین کیفیت توان دخیلاند.
بهرهبردارها باید مطابق قراردادهای خدمات (SLA) و مقررات محلی عمل کنند.
تشخیص افت ولتاژ: چه تستها و اندازهگیریهایی لازم است؟
تشخیص افت ولتاژ نیازمند اندازهگیری ولتاژ و جریان در نقاط مختلف پست و فیدر است. ابزارهای ساده مثل ولتمترهای دیجیتال و پاور آنالایزرها میتوانند ثبتِ ولتاژ RMS، هارمونیک و تغییرات زمانی را ارائه دهند.
برای بررسی شبکه زمین و افت ولتاژ ناشی از آن، تستهای ریزر و تستهای یکپارچگی شبکه (point-to-point integrity) با منابع جریان بالا انجام میشود تا ولتاژ دراِپ بین ریزرها و نقطه مرجع اندازهگیری شود.
تستهای مربوط به مقاومت حلقه زمین و اندازهگیری مقاومت مش شبکه هم از اقدامات ضروریاند. دادههای اندازهگیری باید در بارهای مختلف (بار نامی، بار پیک) ثبت شود تا رفتار شبکه در شرایط واقعی مشخص گردد.
نگهداری پیشگیرانه برای کاهش افت ولتاژ
برنامهی نگهداری منظم از موثرترین راهها برای جلوگیری از افزایش افت ولتاژ است. این شامل :
- بازدید و تمیزکاری اتصالات
- بررسی و سفتکردن ترمینالها
- کنترل خوردگی و اکسیداسیون
- بررسی وضعیت کابلها و کانکتورها و انجام تستهای دورهای شبکه زمین است.
علاوه بر این، پایش مستمر پارامترهای ولتاژ و جریان با دادهبرداری و تحلیل روند میتواند افزایش تدریجی افت را زود تشخیص دهد. تعمیر یا تعویض هادیها و اتصالاتی که مقاومت محلی بالایی نشان میدهند باید در برنامهی نگهداری قرار گیرد. نگهداری پیشگیرانه هزینههای اضطراری و خرابیهای پرهزینه را کاهش میدهد و کیفیت توان را حفظ میکند.
تنظیمات ترانسفورماتور و تاثیر آن بر افت ولتاژ
تنظیم تپ-چنجر (OLTC) در ترانسفورماتورهای پست میتواند نقش مهمی در مدیریت افت ولتاژ ایفا کند؛ با تنظیم تپ میتوان ولتاژ خروجی را در محدوده نامی نگه داشت حتی وقتی ولتاژ ورودی کاهش مییابد. علاوه بر این، انتخاب ظرفیت مناسب ترانس بر مبنای بار واقعی و پیشبینی رشد، از نوسانات ولتاژ جلوگیری میکند.
وضعیت سیمپیچها، مقاومت تماسدوستانه و سلامت روغن/عایق داخلی ترانس هم روی افت داخلی ترانس تاثیر میگذارد. بنابراین سرویس ترانسفورماتور و بررسی تپها و کنترل پیچیدگیهای عملکردی آن برای حفظ ولتاژِ مطلوب ضروری است.
راهکار های جبرانی: رگولاتورهای ولتاژ و STATCOM
برای مقابله با افت ولتاژ میتوان از تجهیزات جبرانی استفاده کرد؛ ترانسفورمرهای با تپ اتوماتیک (AVR/OLTC) میتوانند ولتاژ را در محدوده مقرر نگه دارند.
در سطوح پیچیدهتر، تجهیزات توان راکتیو مانند بانکهای خازنی یا STATCOM میتوانند ولتاژ را تثبیت کنند و امپدانس شبکه را بهبود دهند.
در شبکههای مدرن، ترکیب کنترل دوربینهای ولتاژ، رگولاتورهای الکترونیکی در فیدر و کنترل توان راکتیو بر اساس بار، میتواند افت ولتاژ را کاهش دهد و پایداری را بالا ببرد. انتخاب راهکار بستگی به اندازه پست، هزینه و پیچیدگی شبکه دارد.
اثرات محیطی و مکانیکی بر افت ولتاژ
عوامل محیطی مثل دما، رطوبت، خوردگی نمکی (در مناطق ساحلی) و نشست زمین میتوانند مقاومت واقعی اتصالات و کابلها را تغییر دهند و در نتیجه افت ولتاژ را تشدید کنند. همچنین آسیبهای مکانیکی به کابلها یا کانالها میتواند مقطع مؤثر را کاهش دهد یا باعث اتصالهای ناقص شود. در پستهای زمینی که در محوطههای باز یا نیمهباز قرار دارند، انتخاب مواد مقاوم در برابر خوردگی، حفاظت مکانیکی مناسب و پاکسازی دورهای منطقه از عوامل مهم در کاهش افت ولتاژ است. نظارت بر شرایط محیطی و پیشبینی اثرات فصلی به نگهداری بهتر کمک میکند.
طراحی بهینه فیدرها برای کمینه کردن افت
در طراحی فیدرها باید طول مسیر، مقطع هادی و جنس آن بر اساس بار پیشبینیشده تعیین شود تا افت ولتاژ در انتهای فیدر در محدوده مجاز باشد. استفاده از مسیرهای کوتاهتر، کابلهای با مقطع بزرگتر در نقاطی با جریان بالا و تقسیم بار بین چند فیدر میتواند افت را کاهش دهد. همچنین طراحی شبکه رینگ یا تقسیم منطقی مشترکین بین ترانسفورماتورها کمک میکند بارها متوازن شده و جریانهای طولانی کاهش یابند.
انتخاب عایقها و حداکثر سطح اتصال کوتاه نیز باید در محاسبات منظور شود تا هادیها و تجهیزات در شرایط واقعی عملکرد مطلوب داشته باشند.
نقش اندازهگیری دادهمحور و مانیتورینگ در کاهش افت
سیستمهای مانیتورینگ آنلاین (Smart Grid / SCADA) میتوانند ولتاژ، جریان، توان راکتیو و هارمونیک را در نقاط حساس ثبت کنند و هشدارهای خودکار در صورت افزایش افت ولتاژ ارسال کنند. تحلیل روند دادهها به تیم نگهداری امکان میدهد قبل از آنکه افت ولتاژ به سطح بحرانی برسد، اقدام اصلاحی انجام دهند.
ابزارهای آنالیز داده میتوانند نقاط تکراری مشکل (مثلاً اتصالات با مقاومت بالا) را شناسایی کنند و برنامه تعمیرات هدفمند فراهم کنند. در مجموع، دادهمحور بودن نگهداری و طراحی باعث تصمیمگیری بهتر و کاهش هزینههای کلی خواهد شد.
مطالعات موردی: خطاهای رایج در پستهای زمینی
در مطالعات موردی معمولاً خطاهایی که منجر به افت ولتاژ میشوند شامل: اتصالات شل یا اکسید شده، مقاطع هادی ناکافی نسبت به بار، عدم تعادل بار بین فازها، و شبکه زمین نامطلوب هستند. مثلاً در یک پست شهری، خوردگی ترمینالهای کابلی باعث افزایش مقاومت محلی و بروز افتهای مقطعی شده بود؛ پس از تعویض ترمینال و محافظت ضدخوردگی، مشکل برطرف شد.
در موردی دیگر، افزایش مصرف یکی از مشترکین بدون بهروزرسانی ظرفیت فیدر منجر به افت ولتاژ در انتهای فیدر شد که با رینگ کردن و توزیع مجدد بار حل شد. این مثالها نشان میدهند که تشخیص دقیق ریشهیابی و اقدامات موضعی معمولاً از اصلاحات کلی مقرونبهصرفهتر است.
استانداردها و دستورالعملهای مرتبط
چندین استاندارد و راهنمای فنی برای طراحی و آزمون سیستمهای اتصال زمین و مدیریت کیفیت توان وجود دارد؛ از جمله IEEE Std 80 برای ایمنی در اتصال زمین و استانداردهای اندازهگیری مقاومت و امپدانس زمین. همچنین راهنماییهای محلی و ملی (دفتر مقررات برق در هر کشور) معمولاً محدودههای مجاز ولتاژ و الزامات نگهداری را تعیین میکنند.
پیروی از این استانداردها در طراحی و انجام تستهای دورهای، تضمین میکند که شبکه زمین و فیدرها در محدودههای ایمنی و عملکردی بمانند. مراجعه به منابع رسمی و استفاده از روشهای آزمون استاندارد برای پذیرش یا بازپذیری پستها ضروری است.
چک لیست عملی برای کاهش افت ولتاژ در پست زمینی
یک چکلیست ساده اما عملی شامل:
- بازدید و کنترل اتصالات ترمینال و سفتکردن آنها
- چک خوردگی و تعویض قطعات آسیبدیده
- اندازهگیری ولتاژ و جریان در نقاط کلیدی و ثبت روند
- تستهای دورهای شبکه زمین (integrity و riser tests)
- بررسی وضعیت ترانسفورماتور و تنظیم تپها
- تحلیل توزیع بار و در صورت نیاز توزیع مجدد یا ارتقای هادیها
- اجرای محافظتهای محیطی و مکانیکی برای کابلها.
اجرای منظم این چکها و ثبت نتایج کمک میکند مسائل ناشی از افزایش افت ولتاژ زود تشخیص داده شده و با کمترین هزینه رفع شوند.
جمع بندی
افت ولتاژ پست زمینی مسئلهای رایج اما قابل کنترل است. با درک عوامل مثل طول کابل، جنس و جریان، میتوان پیشگیری کرد. تجهیزات مثل ترانس، رگولاتور و خازن نقش کلیدی دارند. پستهای زمینی مزایایی مثل ایمنی و زیبایی دارند اما نیاز به طراحی و نگهداری دقیق. محاسبه افت با فرمولهای ساده و حد مجاز ۵ درصد پایه کار است.
مثالهای واقعی نشان میدهند که با اقدام درست، مشکلات حل میشوند. آینده با فناوریهای هوشمند روشن است. برای مهندسان و کاربران، تمرکز روی استانداردهای ایرانی و ابزارهای مدرن ضروری است. این دانش کمک به شبکه برق پایدار میکند و مصرف انرژی را بهینه. در نهایت، پست زمینی گزینه خوبی برای شهرها است اگر افت را مدیریت کنیم.
سوالات متداول کاربردی
- افت ولتاژ پست زمینی چیست؟
کاهش ولتاژ از منبع تا مصرفکننده به دلیل مقاومت کابلها. - حد مجاز افت ولتاژ چقدر است؟
معمولاً ۵ درصد، اما برای روشنایی ۱.۵ درصد. - چگونه افت ولتاژ را محاسبه کنیم؟
با فرمول درصد افت = (تفاوت ولتاژ / ولتاژ نامی) × ۱۰۰. - پست زمینی بهتر است یا هوایی؟
پست زمینی ایمنتر و زیباتر، اما گرانتر. - تجهیزات اصلی پست زمینی کدامند؟
ترانسفورماتور، تابلوهای فشار متوسط و ضعیف، لوازم اندازهگیری. - چگونه از افت ولتاژ پیشگیری کنیم؟
با کابل مناسب، رگولاتور و نگهداری منظم.
