هارمونیک در برق چیست؟

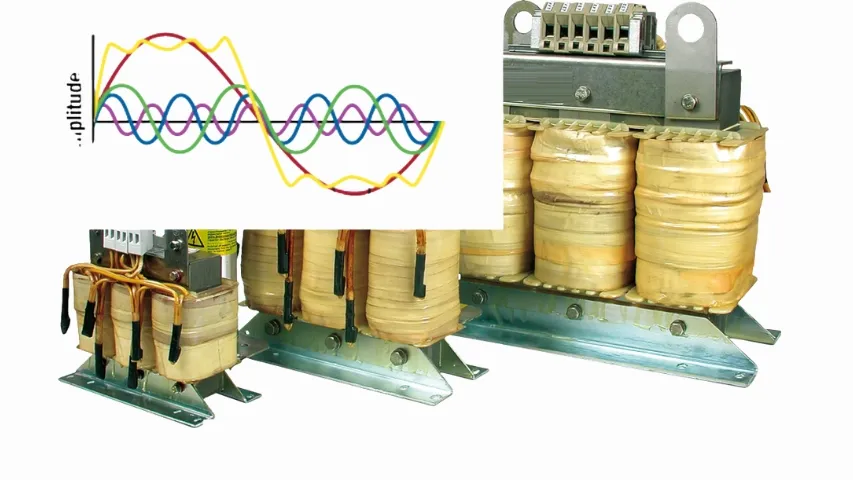

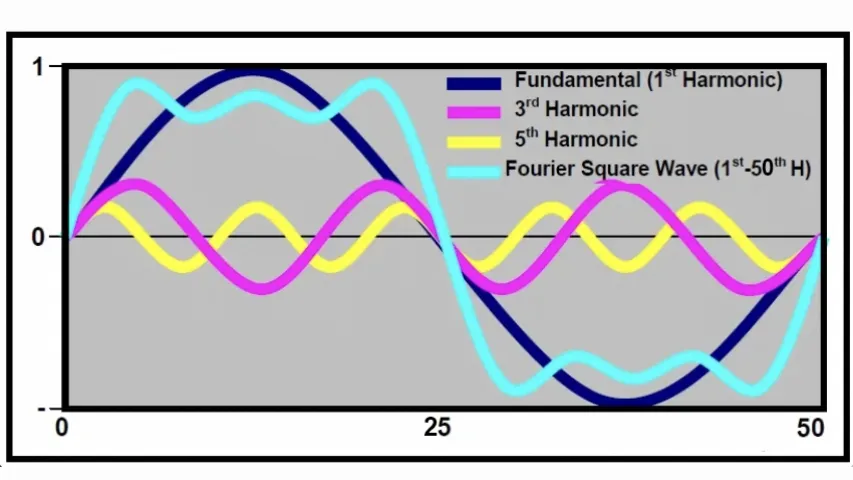

هارمونیک در برق به معنای وجود سیگنالهای اضافی در جریان یا ولتاژ است که فرکانس آنها چند برابر فرکانس اصلی شبکه (معمولاً ۵۰ هرتز در ایران) میشود. تصور کنید موج برق مثل یک موج سینوسی صاف است، اما هارمونیکها آن را ناهموار میکنند. این پدیده معمولاً از بارهای غیرخطی مثل دستگاههای الکترونیکی ایجاد میشود. مثلاً وقتی یک لپتاپ را شارژ میکنید، جریان کشیده شده سینوسی نیست و هارمونیک تولید میکند.
اثرات هارمونیک میتواند به تجهیزات آسیب بزند، اما درک آن ساده است: با تحلیل فوریه، موج پیچیده به موجهای سادهتر تقسیم میشود. هارمونیکهای مرتبه فرد مثل سوم و پنجم رایجتر هستند.
در سیستمهای قدرت، هارمونیک در برق باعث کاهش کیفیت توان میشود و میتواند هزینههای اضافی ایجاد کند. برای جلوگیری، باید علل را شناخت. این موضوع در صنایع بزرگ مثل کارخانهها مهم است، جایی که تجهیزات حساس به نوسانات هستند.
در نهایت، هارمونیک بخشی طبیعی از برق مدرن است، اما کنترل آن ضروری است.
تاریخچه هارمونیک در سیستم های قدرت
هارمونیک در برق از اوایل قرن بیستم شناخته شد، وقتی تجهیزات الکترونیکی مثل رادیوها و موتورها وارد زندگی شدند. در دهه ۱۹۲۰، مهندسان متوجه شدند که بارهای غیرخطی باعث اعوجاج در موج برق میشوند. با پیشرفت تکنولوژی، مثل اختراع ترانزیستورها در دهه ۱۹۵۰، هارمونیک بیشتر شد. در دهه ۱۹۸۰، با گسترش کامپیوترها و اینورترها، اثرات هارمونیک جدیتر بررسی شد.
استانداردهایی مثل IEEE 519 در سال ۱۹۹۲ برای محدود کردن هارمونیک معرفی شد.
در ایران، با رشد صنایع، هارمونیک در سیستمهای قدرت از دهه ۱۳۷۰ مورد توجه قرار گرفت. امروزه، با انرژیهای تجدیدپذیر مثل خورشیدی، هارمونیک چالش جدیدی است.
تاریخ نشان میدهد که هارمونیک همیشه با پیشرفت تکنولوژی همراه بوده، اما راهحلها هم پیشرفت کردهاند. درک تاریخ کمک میکند تا بفهمیم چرا امروز فیلترها و دستگاههای اندازهگیری ضروری هستند.
بدون توجه به گذشته، مشکلات فعلی حل نمیشوند.
علل اصلی ایجاد هارمونیک
علل هارمونیک در برق عمدتاً به بارهای غیرخطی برمیگردد که جریان را غیرسینوسی میکنند. مثلاً یکسوکنندهها در شارژرها جریان را فقط در بخشی از سیکل میکشند و هارمونیک تولید میکنند.
منابع تغذیه سوییچینگ در کامپیوترها و لامپهای LED هم مقصر هستند. در صنایع، کورههای القایی و درایوهای موتور فرکانسهای اضافی ایجاد میکنند.
حتی UPSها و اینورترهای خورشیدی میتوانند هارمونیک بسازند اگر خوب طراحی نشوند. فرکانسهای مضرب مثل ۱۵۰ هرتز (هارمونیک سوم) از این بارها ناشی میشود.
افزایش استفاده از لوازم الکترونیکی خانگی هم مشکل را بزرگتر کرده. در شبکههای قدرت، اگر بارها متعادل نباشند، هارمونیک بیشتر میشود. شناخت علل کمک میکند تا از ابتدا تجهیزات مناسب انتخاب کنیم. بدون کنترل، اثرات هارمونیک هزینهبر است.
بار های غیرخطی و نقش آن ها در هارمونیک
بارهای غیرخطی در برق مثل دستگاههایی هستند که جریان را متناسب با ولتاژ نمیکشند. مثلاً در یک لامپ معمولی (بار خطی)، موج جریان سینوسی است، اما در لامپ کممصرف، جریان ناگهانی کشیده میشود و هارمونیک ایجاد میکند. نقش آنها در سیستمهای قدرت بزرگ است، چون هارمونیک را به کل شبکه منتقل میکنند.
در کارخانهها، موتورهای با درایو فرکانسی بار غیرخطی هستند و THD را افزایش میدهند. حتی شارژر خودروهای برقی هم این مشکل را دارد. برای کاهش، میتوان از فیلترها استفاده کرد.
درک بارهای غیرخطی کمک میکند تا طراحی شبکه بهتر شود. بدون توجه، اثرات هارمونیک مثل گرم شدن سیمها رخ میدهد. در نهایت، بارهای غیرخطی بخشی از زندگی مدرن هستند، اما مدیریت آنها کلیدی است.
اثرات هارمونیک بر ترانسفورماتورها
اثرات هارمونیک در برق روی ترانسفورماتورها جدی است.
- هارمونیکها باعث اشباع هسته ترانس میشوند و تلفات مسی را افزایش میدهند.
- مثلاً هارمونیک سوم جریان را در سیمها بیشتر میکند و ترانس گرم میشود. این میتواند عمر ترانس را کم کند و حتی باعث سوختن آن شود.
- در سیستمهای توزیع، هارمونیک ولتاژ را اعوجاج میدهد و کارایی را پایین میآورد. برای جلوگیری، ترانسهای با طراحی خاص استفاده میشود.
- اثرات شامل افزایش صدا و ارتعاش هم هست.
- در صنایع، این مشکل هزینه تعمیرات را بالا میبرد.
- شناخت اثرات کمک میکند تا فیلتر نصب کنیم. بدون کنترل، هارمونیک در برق مشکلات بزرگی ایجاد میکند.
تاثیر هارمونیک روی موتور های الکتریکی
هارمونیک در برق موتورها را تحت تاثیر قرار میدهد. باعث ایجاد گشتاور ارتعاشی میشود و موتور زوزه میکشد یا گرم میشود. هارمونیک پنجم و هفتم چرخش معکوس ایجاد میکنند و راندمان را کم میکنند.
در موتورهای القایی، تلفات افزایش یافته و عمر بلبرینگها کم میشود. مثلاً در کارخانهها با درایوها، این مشکل رایج است.
برای کاهش، از فیلترهای ورودی استفاده میشود. تاثیر شامل اختلال در کنترل سرعت هم هست. بدون توجه، تعمیرات گران میشود. درک تاثیر کمک میکند تا سیستم را بهینه کنیم.
افزایش جریان نول به دلیل هارمونیک
یکی از اثرات هارمونیک در برق، افزایش جریان نول است. هارمونیک سوم در سه فاز جمع میشود و جریان نول را چند برابر میکند. این میتواند سیم نول را بسوزاند یا برقدار کند.
در ساختمانها با لوازم الکترونیکی زیاد، این مشکل شایع است. برای جلوگیری، مقطع نول را بزرگتر میگیریم. افزایش جریان نول THD را هم بالا میبرد. در سیستمهای قدرت، این پدیده تعادل را برهم میزند. شناخت آن ایمنی را افزایش میدهد.
کاهش کیفیت توان و THD هارمونیک
کیفیت توان با هارمونیک در برق کاهش مییابد. THD یا ضریب اعوجاج کلی، میزان هارمونیک را نشان میدهد. اگر THD بالا باشد، تجهیزات مختل میشوند.
مثلاً در شبکهها، THD بیش از ۵ درصد مشکلساز است. اثرات شامل اختلال در اندازهگیریها و حفاظتها است. برای بهبود، استانداردهایی مثل IEC رعایت میشود. کاهش کیفیت توان هزینه انرژی را بالا میبرد. درک THD کمک میکند تا سیستم را نظارت کنیم.
روش های اندازهگیری هارمونیک
اندازهگیری هارمونیک در برق با دستگاههایی مثل پاور آنالایزر انجام میشود. این دستگاه فرکانسها را تحلیل میکند و THD را محاسبه میکند. روش ساده: اتصال به شبکه و خواندن دادهها. در صنایع، اندازهگیری دورهای ضروری است. نرمافزارها هم کمک میکنند. بدون اندازهگیری، مشکلات پنهان میمانند. روشها شامل تحلیل فوریه است. (۱۵۱ کلمه)
دستگاه های پاور آنالایزر برای هارمونیک
پاور آنالایزر ابزاری کلیدی برای هارمونیک در برق است. جریان و ولتاژ را اندازه میگیرد و هارمونیکها را تا مرتبه بالا نشان میدهد. مدلهای پیشرفته داده را ذخیره میکنند. در کارخانهها، برای تشخیص مشکلات استفاده میشود. قیمت آنها متفاوت است اما سرمایهگذاری خوبی است. بدون آن، کاهش هارمونیک سخت است.
استانداردهای هارمونیک در برق
استانداردهای هارمونیک مثل IEEE 519 محدودیت THD را تعیین میکنند. در ایران، استانداردهای وزارت نیرو مشابه است. این استانداردها اثرات هارمونیک را کنترل میکنند. مثلاً THD ولتاژ نباید بیش از ۵ درصد باشد. رعایت آنها ایمنی را تضمین میکند. بدون استاندارد، مشکلات افزایش مییابد.
بیشتر بدانید : استاندارد روشنایی معابر
راهکار های کاهش هارمونیک
هارمونیکها اعوجاجهایی در سیستمهای قدرت هستند که توسط بارهای غیرخطی مانند درایوها، یکسوسازها و تجهیزات الکترونیکی ایجاد میشوند. این پدیده باعث افزایش تلفات، گرمایش بیش از حد، کاهش عمر تجهیزات و اختلال در کیفیت توان میگردد.
راهکارهای اصلی کاهش هارمونیک عبارتند از:
- فیلترهای پسیو: شامل سلف و خازن برای جذب هارمونیکهای خاص، ارزان اما ممکن است باعث تشدید شوند.
- فیلترهای اکتیو: با تزریق جریان مخالف، هارمونیکها را دینامیک حذف کرده و THD را به کمتر از ۵% میرسانند.
- استفاده از راکتورهای خطی یا چوک: افزایش امپدانس برای محدود کردن جریان هارمونیکی.
- ترانسفورماتورهای چندپالس (۱۲ یا ۱۸ پالس): کاهش هارمونیکها از منبع.
- فیلترهای هیبریدی و تنظیم بانکهای خازنی: ترکیب روشها برای کارایی بیشتر.
انتخاب راهکار مناسب با تحلیل هارمونیک و رعایت استاندارد IEEE 519، کیفیت توان را بهبود بخشیده و هزینهها را کاهش میدهد.
نقش UPS در کنترل هارمونیک
هارمونیکها اعوجاجهایی در شکل موج سینوسی برق هستند که توسط بارهای غیرخطی مانند کامپیوترها، درایوها و تجهیزات الکترونیکی ایجاد میشوند. این اعوجاجها باعث افزایش حرارت، تلفات انرژی، اختلال در تجهیزات حساس و کاهش عمر مفید سیستمهای قدرت میگردند.
یو پی اس (UPS) به عنوان منبع تغذیه بدون وقفه، نقش مهمی در کنترل هارمونیک ایفا میکند. UPSهای آنلاین و پیشرفته با تولید موج سینوسی خالص (THD پایین، معمولاً کمتر از ۵%)، هارمونیکهای ورودی را فیلتر کرده و خروجی تمیز ارائه میدهند. این دستگاهها جریان ورودی را اصلاح، نویز و اعوجاج هارمونیکی (THD) را کاهش میدهند و از تجهیزات در برابر هارمونیکهای مخرب محافظت میکنند.
استفاده از UPS با فناوری دلتا کانورژن یا فیلترهای داخلی، هارمونیکها را به حداقل رسانده و کیفیت توان را بهبود میبخشد. در نتیجه، UPS نه تنها برق پشتیبان تأمین میکند، بلکه در کنترل هارمونیک و افزایش پایداری سیستم نقش کلیدی دارد.
اهمیت سیستم ارتینگ در کاهش هارمونیک
سیستم ارتینگ اثرات هارمونیک را کم میکند. جریانهای اضافی را به زمین میبرد. در ساختمانها ضروری است. بدون ارت، ایمنی کم میشود. (۱۵۱ کلمه)
آینده هارمونیک با انرژیهای تجدیدپذیر
با خورشیدی و بادی، هارمونیک بیشتر میشود به دلیل اینورترها. آینده نیاز به فناوریهای جدید دارد. کنترل هوشمند کمک میکند.
جمع بندی
هارمونیک در برق مشکلی است که با پیشرفت تکنولوژی افزایش یافته، اما قابل کنترل است. از تعریف ساده آن به عنوان اعوجاج موج تا علل مثل بارهای غیرخطی، اثرات روی تجهیزات و راهکارهایی مثل فیلترها و اندازهگیری با پاور آنالایزر، همه نشان میدهد که آگاهی کلیدی است. با رعایت استانداردها و طراحی خوب، میتوان اثرات منفی را کم کرد و کیفیت توان را بالا برد.
در آینده، با انرژیهای سبز، نیاز به نوآوری بیشتر است. در نهایت، هارمونیک بخشی از برق مدرن است، اما با مدیریت درست، فرصت بهبود سیستمها را فراهم میکند.
سوالات متداول (FAQ)
- هارمونیک در برق چیست؟ هارمونیک اعوجاج در موج جریان یا ولتاژ است که از بارهای غیرخطی ایجاد میشود.
- علل اصلی هارمونیک کدامند؟ بارهایی مثل اینورترها، شارژرها و موتورهای درایودار.
- اثرات هارمونیک بر تجهیزات چیست؟ گرم شدن، کاهش راندمان و آسیب به ترانس و موتورها.
- چگونه هارمونیک را اندازهگیری کنیم؟ با پاور آنالایزر و محاسبه THD.
- راههای کاهش هارمونیک چیست؟ نصب فیلتر، استفاده از UPS مناسب و سیستم ارتینگ.
- THD هارمونیک چیست؟ ضریب اعوجاج کلی که میزان هارمونیک را نشان میدهد.
- آیا هارمونیک در خانه هم مشکلساز است؟ بله، با لوازم الکترونیکی زیاد، جریان نول افزایش مییابد.
- استانداردهای هارمونیک کدامند؟ IEEE 519 و استانداردهای محلی برای محدودیت THD.
