مقدمه نصب سرکابل فشار قوی
نصب سرکابل فشار قوی : در دنیای شبکههای برق و انتقال انرژی، کابلهای فشار قوی نقش جانبی حیاتی دارند. اما موضوعی که اغلب کمتر به آن توجه میشود، نقش و کیفیت نصب سر کابل فشار قوی است.
اگر سر کابل به درستی نصب نشود، نقاط اختلال میدان الکتریکی، تخلیه جزئی، عایقسوزی و خرابی سیستم میتوانند پدید آیند.
در این مقاله قصد داریم به شکلی ساده اما فنی و تخصصی دربارهی چگونگی نصب سر کابل فشار قوی، انواع آن، نکات ایمنی، انتخاب پیمانکار، استانداردها و روشهای تست و نگهداری بنویسیم.

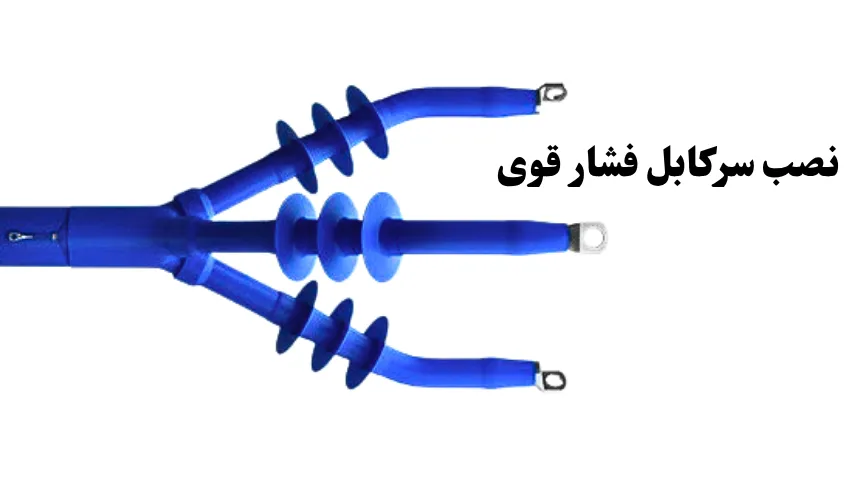

نصب سرکابل فشار قوی چیست و چرا اهمیت دارد؟
در شبکههای برق فشار قوی، کابلها وقتی میرسند به نقطه اتصال به ترمینال، تجهیزات، تابلو یا پست، نیاز دارند که انتهایشان به یک ساختار محافظتی و عایقی متصل شود — این همان “سر کابل فشار قوی” است. وظیفهی اصلی سر کابل، مدیریت میدان الکتریکی (توزیع یکنواخت آن)، محافظت در برابر رطوبت، آلودگی و تنشهای مکانیکی، و اتصال ایمن به تجهیزات بعدی است.
اگر نصب سر کابل استاندارد نباشد، نقاط ناپایدار میدان ممکن است باعث تخلیه جزئی یا شکست عایقی شوند که به مرور موجب آسیب و خرابی کابل یا تجهیزات میشود.
به علاوه، نصب مناسب عمر مفید سیستم را افزایش میدهد و احتمال قطعی و هزینه نگهداری را کاهش میدهد. در بسیاری از پروژهها، نصب سرکابل به اندازه انتخاب کابل اهمیت دارد.
بیشتر بدانید : تفاوت پنل خورشیدی مونوکریستال و پلی کریستال
آشنایی با انواع سرکابل فشار قوی
سرکابل فشار قوی بر اساس تکنولوژی ساخت و فرآیند نصب به انواع مختلفی تقسیم میشود. یکی از دستهبندیهای رایج، سرکابل حرارتی (Heat-Shrinkable) و سرکابل سرد (Cold-Shrinkable) است.
در نوع حرارتی، اجزای کیت با گرما منقبض شده و به کابل میچسبند؛ در نوع سرد، پیشکشیدهاند و با رهاسازی کشش به حالت نهایی درمیآیند.
همچنین نوع رزینی (با چسب یا ترکیبات رزینی) برای شرایط خاص مرطوب و زیرزمینی موجود است.
پوششهای سیلیکونی، کامپوزیتی یا گاهی انواع ترموستاتیک نیز در کیتها به کار میروند تا مقاومت بیشتری در برابر UV، حرارت و خورندگی فراهم کنند. انتخاب نوع مناسب به ولتاژ کاری، شرایط محیطی و ابزار در دسترس بستگی دارد.

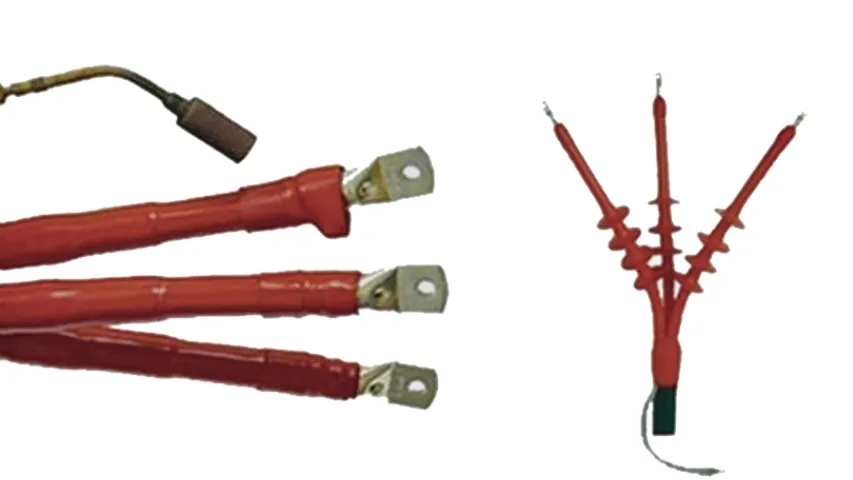

تفاوت بین سرکابل حرارتی و سرکابل سرد
وقتی بین دو روش نصب حرارتی و سرد مقایسه میکنیم، تفاوتهایی از نظر اجرایی، هزینه و کاربرد به چشم میآید.
- در روش حرارتی، استفاده از تورچ یا المنت حرارتی الزامی است و اپراتور باید گرما را کنترل کند تا کیت منقبض شود بدون آسیب دیدن کابل و عایق.
- این روش ممکن است در محیطهای با دسترسی سخت یا حضور گاز قابل اشتعال مشکلساز باشد.
- در مقابل، روش سرد (Cold Shrink) نیازی به گرما ندارد و نصب سریعتر و ایمنتر انجام میشود، به ویژه در محیطهای حساس یا نیمه محصور.
- اما ممکن است مقاومت آن در شرایط خاص (مثلاً دماهای خیلی بالا یا عبور جریان زیاد) کمتر باشد.
انتخاب بین این دو بر اساس شرایط پروژه، ابزار و محدودیتهای محیطی باید انجام شود.
معیارهای مهم در انتخاب سرکابل مناسب
برای انتخاب یک سرکابل فشار قوی مناسب، باید چند معیار فنی را به دقت مد نظر قرار دهیم.
- ابتدا ولتاژ نامی سیستم کابل بسیار تعیینکننده است؛
- سرکابل باید متناسب با همان رنج ولتاژ باشد (مثلاً ۲۰ کیلوولت، ۶۳ کیلوولت و غیره).
- سپس نوع عایق کابل (مثل XLPE یا EPR) و قطر مقطع هادی مهماند، زیرا کیت باید بهطور فیزیکی و الکتریکی با آنها همخوانی داشته باشد.
- شرایط محیطی مانند دما، رطوبت، آلودگی یا نزدیکی به ساحل میتواند انتخاب ماده پوششی را تغییر دهد.
- همچنین گواهیهای تولیدکننده (تست ولتاژ، تست IEC) و سوابق پروژههای مشابه شرکت سازنده نیز باید بررسی شوند.
در نهایت، پشتیبانی فنی، ضمانتنامه و امکان تأمین قطعات یدکی از دیگر فاکتورهای مهم انتخاب است.
نکات ایمنی ضروری قبل از شروع نصب
قبل از هر عملیات نصب، ایمنی حرف اول را میزند. ابتدا باید قطع کامل جریان برق و تأیید بیباری کابل انجام شود، سپس کابل و محل نصب باید زمین شوند تا ذخیره الکتریکی احتمالی تخلیه شود.
استفاده از تجهیزات حفاظت فردی شامل کفش عایق، دستکش عایق، لباس مقاوم، عینک و کلاه ایمنی ضروری است.
باید از دستورالعمل lockout-tagout برای قفلگذاری منبع برق استفاده شود و فقط افراد آموزشدیده اجازه کار داشته باشند.
پیش از لمس کابلها، ولتاژ را بررسی کنید و از ابزار عایق شده استفاده کنید. کلیه عملیات حرارتی باید در حضور تهویه مناسب و دور از مواد قابل اشتعال انجام گیرد. رعایت این نکات ایمنی احتمال بروز حادثه و آسیب را به حداقل میرساند.
شرایط محیطی مؤثر بر نصب سرکابل فشار قوی
محیط نصب بر عملکرد و طول عمر سرکابل تأثیر زیادی دارد. اگر محل نصب در شرایط دمای شدید (خیلی بالا یا پایین) باشد، باید کیتی انتخاب شود که تحمل دمایی مطلوبی داشته باشد.
در مناطق مرطوب یا نمکی (مثلاً مناطق ساحلی)، پوشش ضدخوردگی و مقاومت به نمک اهمیت دارد.
در محیطهای صنعتی با آلودگی یا گرد و غبار زیاد، کیت باید مهر و آببندی قوی داشته باشد. نوع نصب نیز مهم است: اگر سرکابل در خاک دفن شود یا داخل کانال باشد، نیاز به حفاظت مکانیکی وجود دارد؛ اگر هوایی باشد، مقاومت در برابر UV و حرارت مستقیم آفتاب باید در نظر گرفته شود. تمام این عوامل باید در طراحی و انتخاب کیت لحاظ شوند.
ابزارها و تجهیزات لازم برای نصب سرکابل
برای نصب موفق سرکابل، ابزار و تجهیزات مناسب ضروریاند. برخی ابزار پایه شامل مولتیمتر دقیق، دستگاه سنجش مقاومت عایق، تورچ یا هیت گان برای کیت حرارتی، ابزار پرس کابلشو، کاتر عایقبردار، دستگاه گرافیتبردار، سنباده نرم، دستمال الکلی و تجهیزات ایمنی است.
همچنین ابزار اندازهگیری ابعاد و فاصلهها جهت برش دقیق لایهها مهم است. ابزارها باید دارای کالیبراسیون معتبر باشند تا نتایج آزمونها قابل اعتماد باشند.
در پروژههای بزرگ، داشتن تجهیزات کمکی مانند دستگاه پیشگرمایش یا جعبه ابزار جامع توصیه میشود.
اطمینان از وضعیت سالم ابزارها قبل از کار، از بروز خطاهای اجرایی جلوگیری میکند.
آمادهسازی کابل پیش از نصب سرکابل
آمادهسازی کابل یک بخش حساسی است که اگر درست انجام نشود، تمام کیفیت نصب زیر سوال میرود.
ابتدا بخشهایی از غلاف، شیلد، لایه گرافیتی (در صورت وجود) و عایق باید طبق دستور کیت برداشته شوند. باید مراقب بود که هادی آسیب نبیند.
بخش گرافیت معمولاً به صورت کونیک (شیب ملایم) آماده میشود تا توزیع میدان نرمتری داشته باشد.
سطح عایق باید با سنباده نرم صاف و عاری از ذرات گرافیت شود و سپس با الکل یا حلال مناسب پاک گردد. باید کنترل شود که هیچگونه ذره یا آلودگی روی سطح باقی نماند.
دقت در این مرحله کمک میکند تا سرکابل پس از نصب عملکرد الکتریکی یکنواختی داشته باشد.
کنترل استرس الکتریکی در محل اتصال کابل
یکی از چالشهای مهم نصب سرکابل، توزیع میدان الکتریکی در محل انتهای کابل است. اگر تمرکز میدان ایجاد شود، احتمال تخلیه جزئی و آسیب عایقی زیاد میشود. برای این منظور از نوار استرس کنترل، لولههای گرافیتی یا پوششهای ویژه توزیع میدان استفاده میشود. این اجزا کمک میکنند میدان به شکل تدریجی پخش شود.
در ولتاژهای بالاتر نوع و ضخامت این مواد باید دقیق انتخاب شود.
عملکرد آنها بر اساس خواص الکتریکی، تحمل ولتاژ و سازگاری با عایق است. در متن کیتها معمولاً دستورالعمل پیچش نوار، همپوشانی و ترتیب لایهها آمده است. اجرای صحیح کنترل استرس یکی از شروط اصلی دوام سرکابل است.
روشهای اتصال کابلشو و گیرهها در سرکابل
پس از آمادهسازی کابل، مرحله اتصال کابلشو (کابل به هادی) انجام میشود. اتصال باید هم الکتریکی باشد و هم بتواند بار مکانیکی را تحمل کند. کابلشو باید از جنس مناسب (مس، آلومینیوم یا بیمتال) انتخاب شود تا با هادی هماهنگ باشد. پرس اتصال باید با دستگاه مناسب و بر اساس دستورالعمل انجام شود.
سپس باید لبههای تیز را برطرف کرد و سطح اتصالات را با نوار آببندی یا چسب پوشاند. انتخاب روش اتصال و گیره مناسب تأثیر زیادی بر مقاومت تماس و توزیع حرارتی دارد و هر خطا میتواند نقطه ضعف شود.
در این بخش از مقاله باید تجربه عملی در انتخاب و نصب کابلشو مناسب بیان شود.
نحوه حفاظت مکانیکی و ضدخوردگی سرکابلها
در شرایطی که سرکابل در معرض تنشهای مکانیکی (ضربه، فشار خاک، نشست زمین) یا محیط خورنده قرار دارد، باید تدابیر حفاظتی اتخاذ شود. گزینههایی مانند پوشش پلاستیکی یا فلزی، باکسهای محافظ، لوله فولادی یا کانالها کاربرد دارند. همچنین اضافه کردن پوشش ضدخوردگی یا رنگهای مقاوم ممکن است لازم باشد.
در پروژههای دفنی، استفاده از لولههای محافظ یا دیوارکشی قبل از نصب توصیه میشود. این تدابیر کمک میکنند تا سرکابل از آسیبهای محیطی و تغییرات مکانیکی مصون بماند و عمر بیشتری داشته باشد. انتخاب راهکار محافظتی باید بهگونهای باشد که نگهداری آینده امکانپذیر باشد.
مراحل تست و آزمون پس از نصب سرکابل
پس از نصب، باید مجموعهای از تستها انجام شود تا مطمئن شویم سرکابل به درستی کار میکند. از مهمترین آزمونها میتوان به اندازهگیری مقاومت عایق، تست ولتاژ مطابق استاندارد کیت، و بررسی چشمی دقیق لایهها و اتصالات اشاره کرد. مقادیر بهدست آمده باید با مقادیر مرجع تولیدکننده مطابقت داشته باشند.
اگر اختلافی وجود داشت، باید بررسی علت شود. ثبت گزارش کامل آزمونها، همراه با عکس و مشخصات، برای مستندسازی پروژه ضروری است. این گزارشها در آینده برای عیبیابی یا بررسی وضعیت عملکرد سیستم بسیار مفید هستند و میتواند به تشخیص روند رو به زوال کمک کند.
برنامه نگهداری و بازدید دورهای سرکابل
پس از نصب موفق، سرکابل نیاز به نگهداری دورهای دارد تا عملکرد مستمر آن تضمین شود. بازدیدهای بصری باید بهصورت منظم انجام شوند تا ترکها، نفوذ رطوبت یا خوردگی دیده شوند. اندازهگیری دمای سطح سرکابل در زمان بهرهبرداری و مقایسه آن با شرایط نرمال میتواند نشانه مشکلات باشد.
همچنین اندازهگیری مقاومت عایق در فواصل زمانی مشخص مفید است. ثبت نتایج و مقایسه روند آنها به شناسایی نقاط ضعف کمک میکند. اگر عددی از حد مجاز تجاوز کند، باید سریعاً اقدام اصلاحی انجام شود. نگهداری بهموقع از بروز خرابی ناگهانی جلوگیری میکند.
مشکلات رایج در نصب سرکابل فشار قوی و روشهای عیبیابی
در عمل با چند مشکل رایج در نصب سرکابل مواجه میشویم:
- تخلیه جزئی ناشی از تمرکز میدان غیر یکنواخت
- افزایش دمای موضعی در محل اتصال
- نفوذ آب یا رطوبت در لایههای عایقی و خوردگی یا آسیب مکانیکی.
برای هر مشکل باید علت احتمالی را بررسی کرد:
- مثلاً در تخلیه جزئی ممکن است نوار استرس کنترل اشتباه پیچیده شده باشد؛
- در دمای بالا ممکن است اتصال کابلشو ضعیف باشد
- در نفوذ آب ممکن است نوار آببندی به خوبی عمل نکرده باشد.
راهکارها شامل بازبینی گام به گام نصب، استفاده از دستگاههای عیبیابی تشعشعی یا حرارتی و در صورت نیاز بازسازی یا تعویض بخش معیوب است. در این قسمت تاکید میشود که عملیات فنی حساس باید توسط متخصص انجام شود.
استانداردها و الزامات قانونی مرتبط با نصب سرکابل فشار قوی
برای اطمینان از کیفیت و ایمنی، نصب سرکابل باید مطابق استانداردهای معتبر انجام شود. استانداردهای بینالمللی مانند IEC (مثل IEC 60840، IEC 62067) و استانداردهای ملی برق در هر کشور باید مد نظر باشند. کیتهای سرکابل باید دارای گواهی تست ولتاژ، مقاومت، و تاییدیه تولید باشند.
در اسناد پروژه، مشخصات فنی، دستورالعمل نصب و نتایج آزمونها باید درج شوند. در قراردادها باید مسئولیتها، ضمانت کیفیت، شرایط پذیرش و تست نهایی روشن باشد تا از اختلافات بعدی جلوگیری شود. نظارت فنی و بازبینی هنگام تحویل پروژه باید تعبیه شده باشد.
انتخاب پیمانکار و نکات قراردادی در نصب سر کابل فشار قوی
در پروژههای عملی، یک پیمانکار با تجربه و صلاحیت مناسب نقش محوری دارد.
ودر انتخاب پیمانکار باید سوابق مشابه، گواهیهای ایمنی، توانایی ارائه گزارشات تست و مستندسازی، تیم فنی مجاز برای کار در ولتاژ بالا و ضمانت عملکرد مورد بررسی قرار گیرد.
همچنین در قرارداد باید بندهایی درباره نوع کیت استفاده شده، استانداردهای مبنا، تعهدات تست، برنامه زمانی، شرایط تحویل، ضمانت و پشتیبانی فنی درج شود. همچنین شرایط عودت یا بازسازی به علت نقص باید شفاف باشد. داشتن بازرس مستقل در طول اجرا توصیه میشود تا کیفیت روند نصب کنترل شود.
جمع بندی
نصب صحیح سر کابل فشار قوی یکی از عناصر کلیدی در پایداری و عمر شبکه برق است. انتخاب نوع مناسب کیت، رعایت نکات ایمنی، کنترل استرس الکتریکی، استفاده از تجهیزات دقیق و اجرای آزمونهای پس از نصب از اجزای جدانشدنی موفقیت است.
همچنین نگهداری دورهای، انتخاب پیمانکار توانمند و رعایت استانداردها باعث میشود سیستم عملکرد قابل اطمینان و طول عمر بیشتری داشته باشد.
اگرچه نصب سرکابل ممکن است یک بخش کوچکِ پروژه به نظر برسد، اما خطای آن میتواند هزینههای زیادی به همراه آورد.
سوالات متداول (FAQs)
- آیا نصب سرکابل فشار قوی خطرناک است؟
بله، اگر قوانین ایمنی رعایت نشوند. کار با کابلهای ولتاژ بالا نیاز به قطع کامل جریان، زمین کردن و استفاده از تجهیزات عایق دارد. - چند بار باید مقاومت عایق بعد از نصب اندازهگیری شود؟
میتوان در مرحله اول پس از نصب، سپس در دورههای نگهداری سالانه یا دورهای (مثلاً هر ۶ ماه یا هر سال) این اندازهگیری را انجام داد. - آیا میتوانید از کیتهای سرد به جای حرارتی استفاده کنید؟
بله، اگر شرایط محیطی و ولتاژ اجازه دهد؛ استفاده از کیت سرد مزیتهایی دارد در سرعت نصب و ایمنی گرمایی، اما باید مطابق مشخصات فنی باشد.
