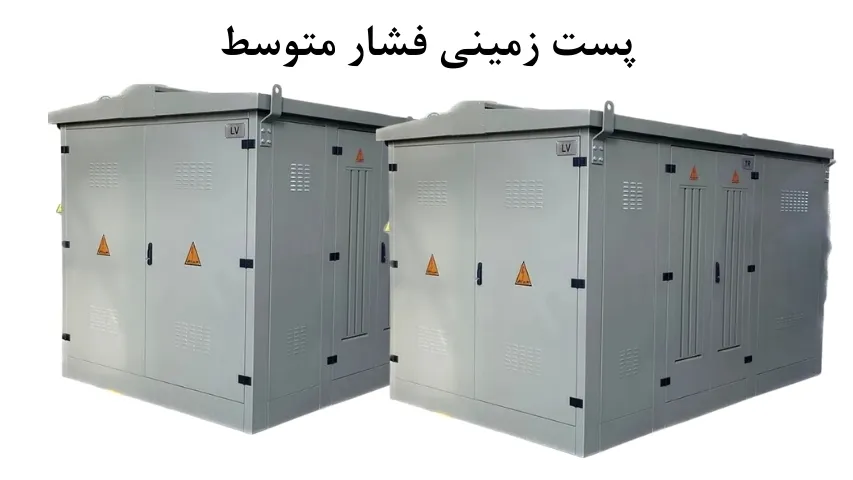

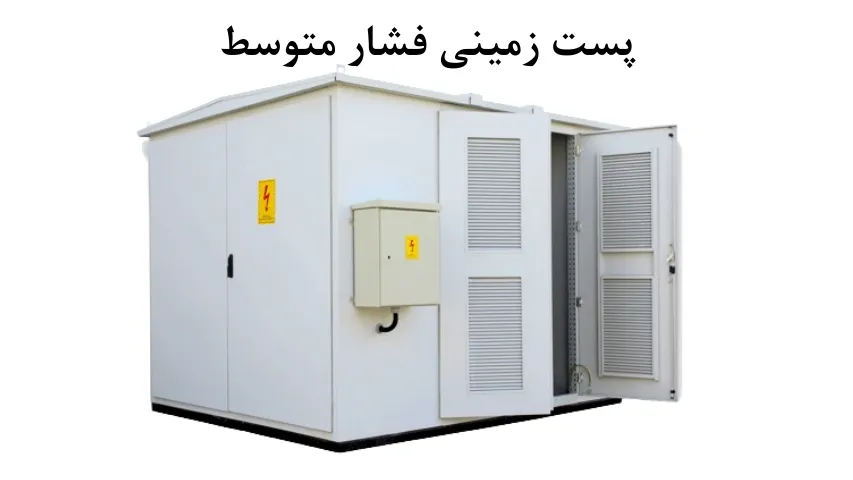

پست زمینی فشار متوسط برق چیست؟
پست زمینی فشار متوسط برق یکی از مهمترین اجزای شبکه توزیع برق است که وظیفه تبدیل و توزیع انرژی الکتریکی از سطح ولتاژ متوسط به ولتاژ قابل استفاده را بر عهده دارد.
این نوع پست برق معمولاً در سطح زمین و داخل یک اتاقک یا ساختمان بتنی نصب میشود و در مناطق شهری، صنعتی و مجتمعهای بزرگ کاربرد گستردهای دارد.
ولتاژ ورودی در این پستها معمولاً بین 11 تا 33 کیلوولت است که پس از تبدیل توسط ترانسفورماتور، به ولتاژ 400 یا 230 ولت برای مصرفکنندگان کاهش مییابد.
پست توزیع زمینی نسبت به پست هوایی ایمنی بیشتری دارد و ظاهر شهری را نیز حفظ میکند. طراحی اصولی این پستها نقش مهمی در کاهش تلفات انرژی، افزایش پایداری شبکه و تأمین برق مطمئن ایفا میکند.
تفاوت پست زمینی با پست هوایی فشار متوسط
پست برق فشار متوسط به دو شکل زمینی و هوایی اجرا میشود که هرکدام مزایا و محدودیتهای خاص خود را دارند. در پست هوایی، ترانسفورماتور و تجهیزات روی تیر برق نصب میشوند، در حالی که در پست زمینی فشار برق تمامی تجهیزات داخل اتاقک یا کیوسک قرار میگیرند. پست زمینی از نظر ایمنی در سطح بالاتری قرار دارد زیرا تجهیزات در دسترس مستقیم عموم نیستند.
همچنین در محیطهای شهری پرتراکم، استفاده از پست زمینی باعث زیبایی بصری بیشتر میشود. از نظر ظرفیت نیز پستهای زمینی معمولاً توان بالاتری نسبت به نوع هوایی دارند.
البته هزینه ساخت و اجرای پست زمینی بیشتر است، اما در پروژههای صنعتی و تجاری بزرگ، این هزینه در برابر مزایای عملکردی و ایمنی کاملاً توجیهپذیر است.
بیشتر بدانید : مقایسه پست زمینی و هوایی
کاربردهای پست زمینی فشار متوسط برق
پست زمینی فشار متوسط برق در پروژههای متعددی مورد استفاده قرار میگیرد. مجتمعهای مسکونی بزرگ، مراکز خرید، بیمارستانها، شهرکهای صنعتی، کارخانهها و پروژههای عمرانی بزرگ از جمله مهمترین مصرفکنندگان این نوع پست برق هستند. در محیطهای صنعتی که نیاز به توان بالا و پایداری شبکه وجود دارد، پست توزیع زمینی بهترین گزینه محسوب میشود.
این پستها همچنین در پروژههای زیرساختی شهری مانند مترو و فرودگاه کاربرد گسترده دارند. دلیل این کاربرد وسیع، قابلیت اطمینان بالا، ظرفیت مناسب و امکان توسعه در آینده است.
در بسیاری از شهرهای مدرن، به دلیل محدودیت فضا و مسائل ایمنی، استفاده از پستهای زمینی جایگزین پستهای هوایی شده است.
اجزای اصلی پست زمینی فشار متوسط برق
یک پست زمینی استاندارد از بخشهای مختلفی تشکیل شده است. مهمترین تجهیزات پست زمینی شامل ترانسفورماتور فشار متوسط، تابلو RMU، تابلو فشار ضعیف، سیستم ارتینگ، سکسیونر و کلید قدرت است. ترانسفورماتور وظیفه کاهش ولتاژ را بر عهده دارد. تابلو RMU برای قطع و وصل و حفاظت شبکه استفاده میشود.
تابلو فشار ضعیف انرژی تبدیلشده را بین مصرفکنندگان توزیع میکند. سیستم ارتینگ نیز برای ایمنی و تخلیه جریانهای نشتی ضروری است. هر یک از این تجهیزات باید مطابق استانداردهای وزارت نیرو و شرکت توزیع برق انتخاب شوند.
هماهنگی بین این اجزا باعث عملکرد پایدار و ایمن پست برق فشار متوسط میشود.
نقش ترانسفورماتور در پست توزیع زمینی
ترانسفورماتور قلب پست زمینی فشار متوسط برق محسوب میشود. این تجهیز با استفاده از اصول القای الکترومغناطیسی، ولتاژ ورودی را کاهش میدهد و آن را به سطح مناسب مصرف تبدیل میکند.
ظرفیت ترانسفورماتور بر اساس میزان بار مصرفی انتخاب میشود و معمولاً در محدوده 250 تا 2500 کیلوولتآمپر قرار دارد. انتخاب نادرست ظرفیت میتواند باعث افزایش تلفات یا کاهش عمر تجهیز شود.
در طراحی پست برق، محاسبه دقیق بار و ضریب همزمانی اهمیت زیادی دارد. همچنین سیستم خنککننده ترانسفورماتور که معمولاً روغنی است، باید بهدرستی نگهداری شود تا از افزایش دما جلوگیری گردد.
نکات ایمنی برای✅ تعمیر پست زمینی برق با ایمان رعد نیرو
تابلو RMU در پست زمینی فشار متوسط
تابلو RMU یکی از مهمترین تجهیزات حفاظتی در پست برق فشار متوسط است. این تابلو امکان قطع و وصل شبکه، جداسازی بخش معیوب و حفاظت در برابر اتصال کوتاه را فراهم میکند.
استفاده از RMU باعث افزایش قابلیت اطمینان شبکه میشود، زیرا در صورت بروز خطا میتوان بخش آسیبدیده را سریعاً ایزوله کرد.
این تابلوها معمولاً دارای کلیدهای گازی یا خلأ هستند که ایمنی بالایی دارند. در پست زمینی فشار برق، جانمایی صحیح RMU اهمیت زیادی دارد تا دسترسی برای تعمیر و نگهداری آسان باشد.
انتخاب برند و کیفیت تابلو تأثیر مستقیم بر طول عمر پست خواهد داشت.
اهمیت سیستم ارتینگ در پست برق
سیستم ارتینگ یا زمینکردن یکی از حیاتیترین بخشهای پست توزیع زمینی است. این سیستم وظیفه دارد جریانهای خطا و نشتی را به زمین منتقل کند و از برقگرفتگی و آسیب به تجهیزات جلوگیری نماید.
طراحی سیستم ارت باید بر اساس مقاومت مخصوص خاک انجام شود. در صورتی که ارتینگ بهدرستی اجرا نشود، خطرات جانی و خسارات مالی جدی ایجاد خواهد شد.
در پست زمینی فشار متوسط برق معمولاً از چاه ارت یا شبکه مش ارت استفاده میشود. اندازهگیری دورهای مقاومت زمین برای اطمینان از عملکرد صحیح سیستم ضروری است.
استانداردهای طراحی پست زمینی فشار متوسط برق
طراحی پست برق باید مطابق استانداردهای ملی و بینالمللی انجام شود. در ایران، ضوابط شرکت توانیر و وزارت نیرو مرجع اصلی هستند. فاصله تجهیزات، تهویه مناسب، دسترسی ایمن، سیستم اعلام و اطفای حریق و رعایت نکات ایمنی از جمله موارد مهم در طراحی هستند. همچنین در جانمایی پست زمینی فشار متوسط برق باید فاصله مناسب از ساختمانهای مسکونی رعایت شود. رعایت استانداردها باعث افزایش عمر مفید تجهیزات و کاهش خطرات احتمالی میشود.
جانمایی صحیح پست برق در پروژهها
جانمایی پست توزیع زمینی نقش مهمی در عملکرد آن دارد. این پست باید در مکانی نصب شود که دسترسی برای تعمیرات آسان باشد و در عین حال کمترین مزاحمت صوتی و ایمنی را برای ساکنان ایجاد کند.
فاصله از مسیرهای تردد عمومی، امکان تهویه طبیعی و جلوگیری از تجمع آب از نکات مهم در جانمایی هستند. همچنین مسیر کابلهای ورودی و خروجی باید کوتاه و ایمن طراحی شود تا تلفات انرژی کاهش یابد.
ظرفیتسنجی و محاسبه بار در پست برق فشار متوسط
قبل از اجرای پست زمینی برق، محاسبه دقیق بار مصرفی ضروری است. این محاسبه بر اساس توان تجهیزات، ضریب همزمانی و رشد آینده انجام میشود.
انتخاب ظرفیت مناسب ترانسفورماتور و تجهیزات حفاظتی به این محاسبات وابسته است. اگر ظرفیت کمتر از نیاز باشد، پست دچار اضافهبار میشود و اگر بیش از حد انتخاب شود، هزینه پروژه افزایش مییابد. بنابراین طراحی مهندسی دقیق اهمیت زیادی دارد.
تهویه و خنککاری در پست زمینی
گرمای تولید شده توسط ترانسفورماتور و تابلوها باید بهخوبی دفع شود. در پست زمینی فشار متوسط برق از سیستم تهویه طبیعی یا مکانیکی استفاده میشود.
تهویه مناسب باعث افزایش طول عمر تجهیزات و جلوگیری از کاهش راندمان میشود. در طراحی اتاق پست باید دریچههای ورودی و خروجی هوا پیشبینی شود.
نکات ایمنی در بهرهبرداری از پست زمینی
ایمنی در پست برق فشار متوسط اهمیت بسیار بالایی دارد. استفاده از تجهیزات حفاظتی فردی، نصب علائم هشداردهنده، قفلگذاری استاندارد و آموزش پرسنل از مهمترین اقدامات ایمنی هستند. بازرسی دورهای تجهیزات نیز برای جلوگیری از حوادث ضروری است.
نگهداری و سرویس دورهای پست برق
نگهداری منظم باعث افزایش طول عمر پست زمینی فشار متوسط برق میشود. بررسی سطح روغن ترانسفورماتور، تست عایقی کابلها، بازبینی تابلو RMU و اندازهگیری مقاومت ارت از جمله اقدامات ضروری هستند. سرویس دورهای از بروز خرابیهای ناگهانی جلوگیری میکند.
مزایای استفاده از پست زمینی فشار متوسط برق
ایمنی بالا، ظرفیت مناسب، ظاهر شهری بهتر، کاهش تلفات انرژی و قابلیت توسعه از مهمترین مزایای پست زمینی هستند. این نوع پست برای پروژههای بزرگ انتخابی حرفهای و آیندهنگرانه محسوب میشود.
معایب و محدودیتهای پست زمینی
هزینه اولیه بالا، نیاز به فضای اختصاصی و پیچیدگی طراحی از جمله محدودیتهای این نوع پست برق است. با این حال در پروژههای بزرگ، مزایا بر معایب غلبه دارد.
هزینه و قیمت اجرای پست زمینی فشار متوسط برق
قیمت پست زمینی به ظرفیت ترانسفورماتور، نوع تجهیزات، برند تابلو RMU، هزینه ساخت اتاقک و سیستم ارتینگ بستگی دارد. نوسانات قیمت تجهیزات برقی نیز در برآورد نهایی تأثیرگذار است.
آینده پستهای زمینی در شبکه توزیع برق
با توسعه شهرنشینی و افزایش مصرف برق، استفاده از پست زمینی فشار متوسط برق رو به افزایش است. فناوریهای جدید مانند تجهیزات هوشمند و مانیتورینگ آنلاین باعث بهبود عملکرد این پستها شدهاند.
جمع بندی
پست زمینی فشار متوسط برق یکی از مهمترین اجزای شبکه توزیع مدرن محسوب میشود که نقش اساسی در تأمین برق پایدار و ایمن دارد. این پست با تبدیل ولتاژ متوسط به سطح قابل استفاده، امکان بهرهبرداری ایمن در پروژههای مسکونی، صنعتی و تجاری را فراهم میکند. طراحی اصولی، انتخاب تجهیزات استاندارد، اجرای سیستم ارتینگ مناسب و نگهداری دورهای از عوامل کلیدی در افزایش طول عمر این پستها هستند.
با توجه به توسعه شهرها و نیاز به شبکه برق پایدار، استفاده از پستهای زمینی بهعنوان راهکاری مطمئن و حرفهای بیش از پیش مورد توجه قرار گرفته است.
سوالات متداول
- پست زمینی فشار متوسط برق چه تفاوتی با پست هوایی دارد؟
پست زمینی داخل اتاقک نصب میشود و ایمنی و ظرفیت بالاتری نسبت به پست هوایی دارد. - ظرفیت معمول ترانسفورماتور در این پستها چقدر است؟
معمولاً بین 250 تا 2500 کیلوولتآمپر بسته به نوع پروژه انتخاب میشود. - آیا اجرای سیستم ارتینگ الزامی است؟
بله، ارتینگ یکی از الزامات ایمنی حیاتی در پست برق فشار متوسط است. - هزینه اجرای پست زمینی چقدر است؟
هزینه به ظرفیت، نوع تجهیزات و شرایط پروژه بستگی دارد و متغیر است.
