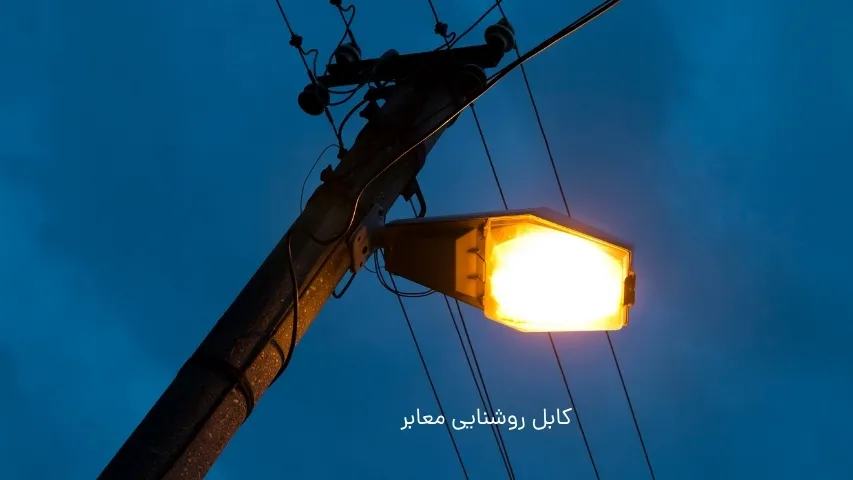

کابل روشنایی معابر یعنی چه؟
کابل روشنایی معابر بهطور خاص رشته یا هادیی است که برای تغذیه چراغهای خیابان و معابر طراحی شده است. این کابلها میتوانند بخشی از یک کابل خودنگهدار یا جداگانه باشند و معمولاً هادی آنها از جنس آلومینیوم یا آلیاژهای آلومینیومی تولید میشود تا وزن کم و هزینه کمتر را فراهم کند. در کابلهای خودنگهدار، معمولاً یک رشته مجزا برای روشنایی معابر در نظر گرفته میشود تا بتوان بهصورت مستقل مدار روشنایی را تامین یا تعمیر کرد بدون نیاز به جدا کردن فازهای اصلی شبکه. مشخصات فنی (مثل سطح مقطع رشته روشنایی) براساس استانداردها و بار طراحی تعیین میشود. برای انتخاب صحیح باید هم نیاز روشنایی و هم ولتاژ و طول خط را در نظر گرفت.
چرا از کابل خودنگهدار برای روشنایی معابر استفاده میشود؟
کابلهای خودنگهدار برای خطوط هوایی طراحی شدهاند تا نیازی به پایه و حفاظت زمینی پیچیده نباشد. استفاده از کابل خودنگهدار برای روشنایی معابر مزایایی مثل نصب سریع، کاهش نیاز به تیرکها یا کانالهای زمینی، و ایمنی بالاتر در محیطهای شهری و روستایی دارد. از آنجا که مسنجر یا هادی نگهدار در خود کابل تعبیه شده، کابل میتواند بین تیرها کشیده شود و بار مکانیکی را تحمل کند. علاوه بر این، رشته روشنایی در این کابلها امکان تغذیه مستقل چراغها را فراهم میکند که عملیات نگهداری و انشعابگیری را سادهتر میکند. این ویژگیها باعث شده کابل خودنگهدار یکی از گزینههای اقتصادی و عملی برای شبکههای روشنایی معابر باشد.
مشاهده کنید : اجرای روشنایی معابر و خیابان ها و نصب LED
انواع کابلهای روشنایی و تفاوتشان
کابلهای روشنایی در عمل یا بهصورت تکرشتهای (برای پروژههای کوچک) یا بهصورت بخشی از کابلهای خودنگهدار (۳، ۴، ۵ یا ۶ رشته) عرضه میشوند. کابلهای 5 و 6رشته معمولاً شامل سه فاز، یک رشته روشنایی، یک نول و گاهی یک مسنجر نگهدارنده هستند؛ در نوع 3رشته برای تغذیه تکفاز یا خطوط خاص نیز رشتهها متفاوتاند. تفاوتها در جنس هادی (آلومینیوم یا آلیاژ)، مقطع (مثلاً 16، 25، 35 میلیمتر مربع) و نوع عایق (XLPE یا TIX) است. هنگام انتخاب باید به ولتاژ نامی، جریان مجاز و طول خط دقت کرد تا افت ولتاژ و گرمشدن بیش از حد رخ ندهد.

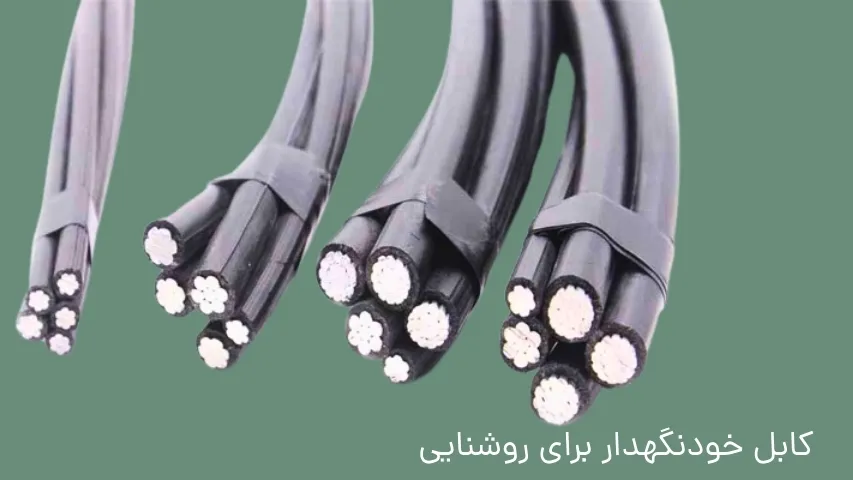

ساختار داخلی کابل خودنگهدار روشنایی معابر
ساختار معمولی شامل هادیهای آلومینیومی تابیدهشده و یک هادی نگهدارنده (مسنجر) است که میتواند فولادی یا آلیاژی باشد. یکی از رشتهها بهطور ویژه برای روشنایی معابر (با سطح مقطع مشخص) در نظر گرفته شده است که از طریق آن چراغها تغذیه میشوند. عایقها معمولاً از مواد پلیمری مقاوم (مانند XLPE یا سایر ترکیبات) ساخته میشوند تا در برابر آفتاب، رطوبت و سایش مقاومت کنند. طراحی تابیدهشده باعث میشود کابل بتواند هم جریان را منتقل کند و هم بار مکانیکی را تحمل نماید. این ساختار ترکیبی، بهرهوری نصب را بالا برده و نگهداری را سادهتر میکند.
معیارهای انتخاب سطح مقطع رشته روشنایی
انتخاب سطح مقطع رشته روشنایی وابسته به جریان چراغها، طول خط و محدودیت افت ولتاژ است. برای مثال در پروژههای شهری معمولاً از 16 یا 25 میلیمتر مربع برای رشته روشنایی استفاده میشود اما انتخاب دقیق باید با محاسبه بار و افت ولتاژ انجام شود. معیارهایی مثل دمای مجاز هادی، نوع عایق، و شرایط محیطی (مثلاً تابش مستقیم آفتاب یا مناطق ساحلی) نیز مهماند. استفاده از دیتاشیت تولیدکننده و استانداردهای فنی برای تعیین سطح مقطع صحیح ضروری است تا هم عمر کابل و هم کیفیت روشنایی حفظ شود.
مزایا اقتصادی استفاده از کابل خودنگهدار در روشنایی معابر
کابلهای خودنگهدار معمولاً هزینههای اجرایی را کاهش میدهند چون نیازی به گودبرداری، کانالکشی یا نصب پایههای متعدد نیست. نصب سریع بین تیرها، کاهش نیروی کار و تجهیزات حفاری، و پایین آمدن زمان راهاندازی همگی هزینه کلی پروژه را کاهش میدهند. در بسیاری از شرایط، هزینه مواد ممکن است کمی بالاتر باشد اما بهخاطر کاهش هزینههای نصب و نگهداری، گزینه اقتصادیتری نسبت به کابلهای زمینی خواهد شد. همچنین امکان توسعه شبکه و اضافهکردن انشعابات روشنایی بدون عملیات سنگین از دیگر مزیتهای اقتصادی است.
محدودیتها و معایب کابل خودنگهدار برای روشنایی
با وجود مزایا، کابل خودنگهدار محدودیتهایی هم دارد: در مناطق بسیار بادخیز یا با عبور درختان بلند ممکن است نیاز به فاصلههای حفاظتی و بازرسی مکرر باشد. همچنین در محیطهایی با آلایندههای شیمیایی قوی یا شرایط خورنده، عمر عایق ممکن است کاهش یابد. در برخی شرایط شهری که زیبایی بصری یا شبکه زیرزمینی ضرورت دارد، استفاده از کابل هوایی مناسب نیست. از سوی دیگر اگر نصب یا انتخاب مقطع بهدرستی انجام نشود، افت ولتاژ و افت کیفیت نور پیش خواهد آمد.
بیشتر بدانید : آشنایی با اجزای تابلو چنج آور
استانداردها و نکات فنی مهم (خلاصه)
در طراحی و خرید کابل روشنایی معابر باید به استانداردهای مربوطه، مشخصات هادی، مقاومت الکتریکی، و مشخصات مکانیکی توجه شود. اسناد فنی رسمی نحوه تعیین سطح مقطع، تداوم هادی نگهدار، و روشهای آزمون مکانیکی و الکتریکی را مشخص میکنند. برای پروژههای عمومی پیشنهاد میشود دیتاشیت تولیدکننده و استاندارد ملی/بینالمللی مربوطه را با دقت بررسی کنید تا از سازگاری با شرایط نصب و بهرهبرداری مطمئن شوید. رعایت استانداردها باعث کاهش ریسک و افزایش طول عمر شبکه روشنایی میشود.

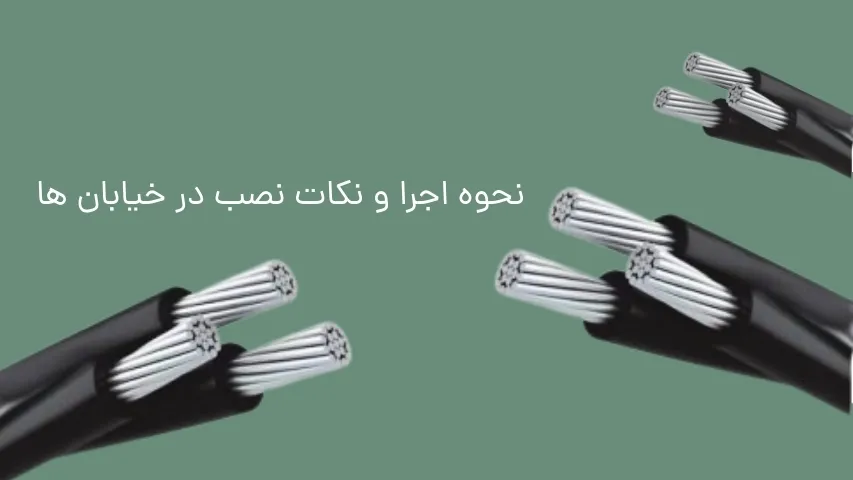

نحوه اجرا و نکات نصب در خیابانها
نصب کابل خودنگهدار روشنایی معمولاً بین تیرها، روی پایههای موجود یا بین شاخههای مسنجر انجام میشود. نکات مهم شامل کنترل کشش (تنسایل) مناسب هنگام کشش کابل، رعایت شعاع خم مجاز، و نصب اتصالات استاندارد در نقاط انشعاب است. همچنین باید فاصله از اشیاء تیز و تماس احتمالی با درختان رعایت شود. اجرا باید توسط تیمی آموزشدیده و با ابزار مناسب انجام شود تا از آسیب مکانیکی به عایق یا هادی جلوگیری شود. پس از نصب، تستهای الکتریکی و آزمون افت ولتاژ باید انجام شود.
نکات اتصال چراغها به رشته روشنایی
برای اتصال چراغها معمولاً از بستها و اتصالات مخصوص که با عایق کابل سازگارند استفاده میشود. انشعابگیری باید بهصورتی انجام شود که آبند باشد و مقاومت مکانیکی ایجاد نکند. استفاده از کنتاکتهای مناسب و روکشهای محافظ در نقاط اتصال، از خوردگی و شلشدن جلوگیری میکند. توصیه میشود برای هر نوع چراغ (LED یا فلورسنت یا بخار سدیم) کنترل جریان و حفاظت مناسب (فیوز یا کلید حفاظتی) در نظر گرفته شود تا از آسیب به رشته روشنایی جلوگیری شود.
نگهداری و بازدید دورهای شبکه روشنایی با کابل خودنگهدار
بازدیدهای دورهای برای اطمینان از سلامت عایق، وضعیت مسنجر و عدم نشست یا سایش ضروری است. بازدید چشمی برای تشخیص پارگی، خوردگی یا تماس با شاخهها، و تست الکتریکی برای سنجش مقاومت و وجود اتصال کوتاه باید برنامهریزی شوند. در شرایط شهری، پاکسازی مسیر از گیاهان مزاحم و تنظیم کشش کابل بهطور دورهای عمر مفید شبکه را افزایش میدهد. نگهداری پیشگیرانه معمولاً هزینههای غیرمنتظره را کاهش میدهد.
سیم و کابل مشهد – واحد فروش تهران
تأثیر شرایط جوی و اقلیمی بر کابل روشنایی
تابش مستقیم آفتاب، دماهای بالا، رطوبت و هوای نمکی (سواحل) میتوانند روی عمر عایق و رفتار مکانیکی کابل تاثیرگذار باشند. عایقهای مقاوم به UV و انتخاب آلیاژ مناسب برای مسنجر در شرایط خورنده اهمیت دارد. در مناطق سرد نیز یخزدگی و بار برف باید در طراحی کشش و انتخاب مقطع در نظر گرفته شود تا ریسک شکست مکانیکی کاهش یابد. انتخاب مناسب مواد و نصب اصولی میتواند اثرات نامطلوب اقلیم را کم کند.
زیتون کابل | فروش انواع سیم و کابل
کابل روشنایی برای پروژههای شهری کوچک و محلی
برای پروژههای کوچک مثل کوچهها، پارکها یا محوطهها، استفاده از کابل خودنگهدار با سطح مقطع متناسب میتواند نصب سریع و کمهزینهای ارائه دهد. در این پروژهها معمولا رشته روشنایی مجزا با مقطع کوچکتر کافی است و امکان تغذیه محلی چراغها فراهم میشود. توجه به روشهای انشعابگیری ساده و انتخاب محافظ مناسب برای جلوگیری از سرقت یا خرابکاری نیز مهم است. چون پروژههای کوچک اغلب با بودجه محدود اجرا میشوند، راهکارهای مقرونبهصرفه اما استاندارد بهترین انتخاب هستند.
مقایسه کابل خودنگهدار با کابلهای زمینی در روشنایی معابر
کابلهای زمینی مزایایی مثل حفاظت بهتر بصری و مقاومت بیشتر در برابر ضربه دارند اما هزینه نصب و تعمیر آنها بالاتر است. کابل خودنگهدار نصب سریعتر و هزینههای اجرایی کمتر دارد اما در برابر آسیب مکانیکی و تماس مستقیم آسیبپذیرتر است. انتخاب بین این دو نوع باید براساس شرایط سایت، هزینههای کل (TCO)، زیباییشهر و الزامات ایمنی انجام شود. برای پروژههای طولانی یا مناطق حساس شهری، ترکیبی از هر دو روش نیز ممکن است مناسب باشد.
نکات خرید: چکلیست فنی قبل از سفارش کابل
قبل از سفارش کابل روشنایی معابر بررسی کنید: استانداردهای تولید، جنس هادی، سطح مقطع رشتهها، نوع عایق، مشخصات مکانیکی مسنجر، دما و شرایط کار، گواهینامهها و تستهای انجامشده، و طول/وزن کابل. همچنین از فروشنده دیتاشیت دقیق بخواهید و نمونه یا تستهای انجام شده را بررسی کنید. تضمین کیفیت، گارانتی و خدمات پس از فروش نیز از نکات مهم خرید است که در طول عمر مفید شبکه تاثیر زیادی دارند.
قیمتگذاری و عوامل مؤثر بر هزینه کابل روشنایی
قیمت کابل تحت تأثیر جنس هادی (آلومینیوم ارزانتر از مس)، جنس و ضخامت عایق، تعداد رشتهها، مقطع و برند تولیدکننده است. همچنین هزینههای حمل و نصب، تست و بازرسی و گارانتی باید در برآورد کل پروژه منظور شود. در بعضی پروژهها انتخاب کابل با مقطع بزرگتر در ابتدا هزینه بیشتری دارد اما به دلیل کاهش افت ولتاژ و افزایش عمر مفید میتواند در بلندمدت صرفهجویی ایجاد کند. مقایسه چند پیشنهاد و توجه به هزینه کل مالکیت (TCO) توصیه میشود.
فروشگاه آنلاین آماد برق
آینده و نوآوریها در کابلهای روشنایی معابر
توسعه مواد عایقی مقاومتر به UV و حرارت، استفاده از آلیاژهای سبک و مقاوم برای مسنجر، و طراحیهای چندرشتهای با قابلیت ادغام فیبرنوری برای هوشمندسازی شبکه از روندهای پیشرو است. همچنین با رشد روشنایی LED و شبکههای شهری هوشمند، نیاز به کابلهایی با قابلیت اتصال سنسورها و کنترل از راه دور افزایش یافته است. تولیدکنندگان در حال کار روی کاهش وزن، افزایش جریان مجاز و بهبود دوام در شرایط محیطی مختلف هستند که هم کیفیت روشنایی و هم نگهداری شبکه را بهبود میبخشد.
جمع بندی
کابل روشنایی معابر، بهویژه زمانی که بهصورت کابل خودنگهدار اجرا میشود، گزینهای اقتصادی و عملی برای تأمین روشنایی خیابانها و محوطهها است. انتخاب صحیح نوع، سطح مقطع رشته روشنایی، و مواد عایق بر اساس بار، طول خط و شرایط اقلیمی از عوامل تعیینکننده کیفیت و طول عمر شبکه است. استانداردهای فنی و دیتاشیت تولیدکننده را جدی بگیرید و پیش از خرید چکلیستی از مشخصات تهیه کنید. اجرای استانداردی، نصب صحیح و نگهداری دورهای نه تنها هزینههای تعمیر را کاهش میدهد بلکه کیفیت روشنایی و ایمنی را تضمین میکند. در پروژههای شهری، ترکیب مزایای کابل خودنگهدار با بهکارگیری نوآوریهای جدید میتواند راهکارهای مقرونبهصرفه و پایدار برای روشنایی معابر فراهم آورد.
سوالات متداول
- کابل خودنگهدار روشنایی چیست و چه تفاوتی با کابل معمولی دارد؟
کابل خودنگهدار یک کابل چندرشتهای است که دارای هادی نگهدارنده (مسنجر) بوده و نیازی به سازه نگهدارنده جداگانه ندارد؛ رشتهای هم معمولاً برای روشنایی معابر در آن تعبیه میشود. - چه سطح مقطعی برای رشته روشنایی معمولاً استفاده میشود؟
معمولاً برای روشنایی معابر از مقاطع 16 یا 25 میلیمتر مربع استفاده میشود اما انتخاب دقیق با محاسبه بار و افت ولتاژ تعیین میشود. - کابل خودنگهدار بهتر است یا کابل زمینی؟
هر کدام مزایا و معایب خود را دارند: خودنگهدار نصب سریع و ارزانتر دارد؛ زمینی محافظت و دوام بیشتر اما هزینه نصب بالاتری دارد. انتخاب بستگی به شرایط سایت و بودجه دارد. - آیا کابلهای روشنایی نیاز به نگهداری دورهای دارند؟
بله؛ بازدید چشمی، تستهای الکتریکی و کنترل کشش و وضعیت مسنجر باید بهصورت دورهای انجام شود تا از خرابی و افت کیفیت جلوگیری شود. - هنگام خرید به چه مواردی توجه کنم؟
استانداردها، دیتاشیت تولیدکننده، جنس هادی، سطح مقطع رشتهها، نوع عایق، مشخصات مکانیکی مسنجر، و گارانتی/خدمات پس از فروش باید بررسی شوند.
