مقدمه: چرا دانستن تفاوت تابلو چنج اور و ATS مهم است؟
تفاوت تابلو چنج اور و ATS : در بسیاری از پروژههای ساختمانی، صنعتی و مراکز حساس (مانند بیمارستان، سرورروم یا کارخانه) نیاز داریم که برق بدون وقفه تأمین شود. دانستن تفاوت تابلوهای چنج آور و ATS به شما کمک میکند انتخابی اقتصادی و فنی مناسب انجام دهید: آیا به یک تابلو سادهٔ دستی نیاز دارید یا تابلو ATS با برد کنترلی که ژنراتور را خودکار استارت میکند و بار را منتقل مینماید.
انتخاب درست روی هزینه اولیه، نگهداری، سرعت پاسخدهی هنگام قطع برق و سطح اتکا (reliability) اثر مستقیم دارد. این مقدمه مسیر بقیهٔ مطلب را تعیین میکند و به خواننده قول میدهد که پس از خواندن، بتواند تفاوتها را تشخیص داده و پیشنهاد فنی مناسب ارائه کند.
👈قیمت و مشخصات فنی تابلو چنج اور

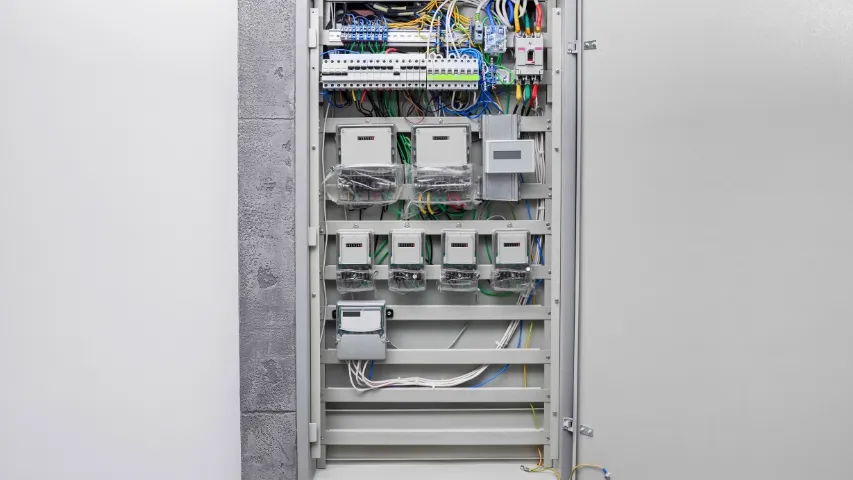

تعریف سادهٔ تابلو چنج آور (Changeover panel)
تابلو چنج آور در سادهترین تعریف یک مجموعهٔ الکتریکیست که امکان جابهجایی بین دو منبع تغذیه (معمولاً برق شهر و ژنراتور یا UPS) را فراهم میکند. این تابلو ممکن است بهصورت دستی (MTS) باشد که اپراتور با یک کلید یا دستهکلید عملیات را انجام میدهد، یا اتوماتیک که خودِ تابلو با استفاده از رلهها و برد کنترل، جابجایی را انجام دهد.
عملکرد اصلی تابلو چنج آور تضمین میکند در هر لحظه فقط یک منبع به خروجی متصل باشد تا تداخل و آسیب به تجهیزات رخ ندهد. در عمل بخشهای کلیدی شامل کنتاکتورها یا بریکرها، رلههای حفاظتی، و تابلو فرمان میشود.
تعریف ATS (Automatic Transfer Switch) به زبان ساده
ATS کوتاهشدهٔ Automatic Transfer Switch است؛ یعنی یک سوئیچ انتقال خودکار که بهصورت لحظهای یا با تاخیر از قبل تنظیمشده بین برق شهر و منبع پشتیبان جابجا میشود.
ATS معمولاً قادر است در صورت قطع برق شبکه فرمان استارت ژنراتور را صادر کند، سپس پس از پایدار شدن ولتاژ/فرکانس ژنراتور، بار را به آن منتقل کند و وقتی برق شهر بازگشت، مجدداً بار را به شبکه وصل و ژنراتور را خاموش کند.
برد کنترل داخل ATS (یا متصل به آن) پارامترهایی مثل ولتاژ، فرکانس و زمانبری را کنترل میکند.
تفاوت تابلو چنج اور و ATS: دستی بودن vs اتوماتیک بودن
بزرگترین تفاوت بین یک چنج آور ساده (دستی) و ATS در دخالت انسان است. تابلو دستی یا MTS نیاز به حضور اپراتور برای قطع و وصل دارد و برای سیستمهای غیر بحرانی یا جاهایی که قطعی موقتی قابل قبول است، گزینهٔ اقتصادیتریست.
اما ATS بهصورت خودکار عمل میکند و مناسب سیستمهای حساس است که هر ثانیهٔ قطعی میتواند هزینه یا خطر ایجاد کند؛ بهخصوص در مراکز درمانی یا سرورها.
بهطور خلاصه، اگر میخواهید «قطع برق را اصلاً حس نکنید»، از ATS یا مدل AMF استفاده کنید؛ اگر هزینه و سادگی مهم است و وقفه کوتاه پذیرفتنی، چنج آور دستی کافی است.
AMF چیست و چگونه با ATS فرق دارد؟
AMF مخفف Automatic Mains Failure است و اغلب در گفتار فنی با ATS اشتباه گرفته میشود. تفاوت کاربردی این است که AMF نهفقط مسئول انتقال بار است، بلکه نقش کاملتری در کنترل و حفاظت ژنراتور دارد: پایش پارامترهای موتور (روغن، دما)، نمایش خطا، و مدیریت کامل سیکل استارت/استاپ ژنراتور.
در حالی که ATS بیشتر روی منطق انتقال بار و فرمان کنتاکتورها/بریکرها تمرکز دارد و ممکن است کنترلر ژنراتور را نداشته باشد.
بنابراین در سیستمهای شامل دیزل ژنراتورِ مستقل و نیازمند مانیتورینگ کامل، معمولاً AMF بهعنوان تابلو کنترلی کاملتر عرضه میشود.
مشاهده : راهنمای کامل سیم کشی تابلو چنج آور

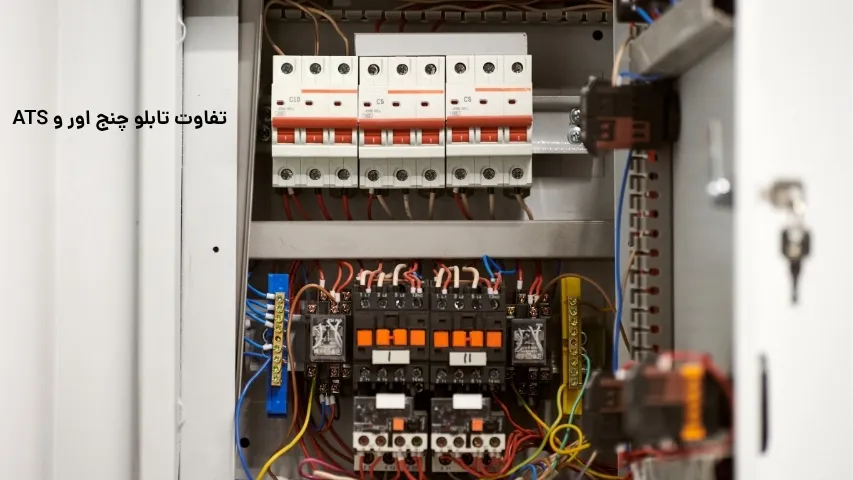

اجزای کلیدی تابلو ATS و نقش هر بخش
یک تابلو ATS معمولاً شامل:
- کلید یا کنتاکتورهای قدرت (برای سوئیچ کردن بار)
- برد کنترل (برای تصمیمگیری و زمانبندی)
- رلهها و سنسورها (ولتاژ/فرکانس)
- فیوزها و حفاظتهای جانبی و نمایشگرها/ترمینالهای ورودی-خروجی است.
برد کنترل میتواند ساده یا پیشرفته (قابلیت PLC) باشد؛ در مدلهای پیشرفته، تنظیمات تاخیر، چکهای ولتاژ و فرکانس و امکانات گزارشگیری وجود دارد.
دانستن هر یک از این اجزا کمک میکند در زمان انتخاب یا عیبیابی بدانید مشکل از کجاست (مثلاً استارت نشدن ژنراتور ممکن است از برد کنترل یا رله استارت باشد).
چه زمانی چنج آور دستی کافی است؟
چنج آور دستی مناسب پروژههایی است که: قطع برق کمتکرار است یا بار بحرانی نیست، محل اپراتور دائمی دارد، یا هزینهٔ اولیه محدود است.
مثالها: کارگاههای کوچک، فروشگاههای محلی یا مواردی که ژنراتور بهندرت استفاده میشود و اپراتور میتواند در صورت نیاز اقدام کند. مزیت اصلی هزینهٔ پایین و سادگی نصب و نگهداری است؛ نقطهٔ ضعف آن زمانبر بودن انتقال و نیاز به نیروی انسانی.
برای جاهایی که «عدمقطع برق» حیاتی نیست، چنج آور دستی هنوز گزینهٔ معقولیست.
در چه زمانی ATS ضروریست؟
ATS برای محیطهایی ضروری است که توقف برق میتواند خسارت زیاد یا خطر جانی ایجاد کند: بیمارستانها، دیتاسنترها، مخابرات، خطوط تولید پیوسته و مراکز فرماندهی.
در اینجا ATS با استارت خودکار ژنراتور و زمان سوئیچ بسیار کوتاه (یا مدیریت اولویتها) از وقفه جلوگیری میکند. همچنین اگر نیروی انسانی در دسترس نیست یا واکنش سریع لازم است، ATS بهترین گزینه است.
در بسیاری از پروژههای متوسط تا بزرگ، هزینهٔ بالاتر ATS با کاهش ریسک و افت تولید جبران میشود.
پارامترهای فنی که موقع خرید باید دقت کنید
در خرید تابلو ATS به این فاکتورها دقت کنید: جریان نامی (A)، ولتاژ کاری (تکفاز/سهفاز)، زمان تاخیر انتقال (Transfer Delay)، توان و مشخصات کنتاکتورها/بریکرها، قابلیت هماهنگی با برد کنترل ژنراتور (AMF)، حفاظتهای اضافهبار/کوتاهمدت، و امکان نصب PLC یا مانیتورینگ از راه دور.
همچنین استانداردها و گواهیها (در صورت نیاز صنعتی خاص) و سازندهٔ معتبر را بررسی کنید.
این پارامترها تعیین میکنند تابلو در شرایط واقعی چگونه عمل خواهد کرد و آیا با ژنراتور/UPS شما سازگار است یا خیر.
طراحی مدار و نکات سیمکشی مهم
در طراحی مدار ATS مهم است که مدار قدرت و مدار فرمان جدا و بهدرستی زمین شوند، مسیرهای کابلکشی برای ولتاژ کنترل محافظت شده باشند و ترمینالها با فضای مناسب نصب شوند. استفاده از فیوزهای مناسب، کنتاکتور با ردهٔ قدرت صحیح و کلیدهای ایزولهسازی برای سرویس و تعمیر الزامی است.
همچنین فاصلهٔ زمانی بین قطع منبع اول و وصل منبع دوم باید تنظیم شود تا از رخداد اتصال همزمان دو منبع جلوگیری شود (که میتواند باعث اتصال کوتاه یا آسیب جدی شود).
مسائل حفاظتی و ایمنی هنگام استفاده از ATS
مسائل حفاظتی شامل جلوگیری از همزمانی دو منبع، حفاظت در برابر اضافهبار، قطع سریع در صورت خطا، و مانیتورینگ پارامترهای ژنراتور (روغن، دما) هستند. طراحی باید تضمین کند که در حالات خطا (مثلاً فرکانس نامناسب یا ولتاژ خراب)، انتقال انجام نشود و سیستم در وضعیت امن باقی بماند.
همچنین برچسبگذاری، دستورالعملهای ایمنی و دسترسی به سوئیچهای قطع اضطراری برای اپراتورها ضروری است. رعایت استانداردهای نصب و استفاده از تجهیزات دارای استاندارد افزایش ایمنی را تضمین میکند.
تفاوت تابلو چنج اور و ATS در برنامهریزی نگهداری
نگهداری دورهای شامل بازدید بصری، تست عملکرد اتوماتیک (عملیات قطع و وصل در شرایط شبیهسازیشده)، بررسی اتصالات و پیچها، کنترل وضعیت کنتاکتورها و عایقها و بررسی برد کنترل است.
برای ATS، تست استارت ژنراتور و پایداری ولتاژ/فرکانس آن نیز جزء نگهداری است.
یک برنامهٔ پیشگیرانه سالیانه یا ششماهه باعث میشود از خرابیهای ناگهانی جلوگیری شود و عمر مفید تابلو افزایش یابد.
مشکلات رایج و عیبیابی سریع
مشکلات رایج شامل کار نکردن استارت ژنراتور، عدم انتقال بار پس از استارت، قطع مکرر ریست رلهها، جرقه یا سوختن کنتاکتورها و خطاهای برد کنترل است. عیبیابی باید مرحلهبهمرحله باشد: بررسی تغذیه برد کنترل و فیوزها، تست رله استارت، اندازهگیری ولتاژ ورودیها، بررسی کنتاکتورها از نظر سوختگی و چک کردن تنظیمات تاخیر روی برد. ثبت لاگ خطاها و استفاده از مولتیمتر/اسیلوسکوپ در صورت لزوم به یافتن ریشهٔ مشکل کمک میکند.
تفاوت تابلو چنج اور و ATS در هزینهای (CapEx و OpEx)
هزینهٔ اولیهٔ تابلو دستی کمتر است (CapEx پایینتر) اما ممکن است هزینهٔ نیروی انسانی و ریسک خرابی بالاتری (OpEx) داشته باشد. ATS هزینهٔ اولیهٔ بالاتری دارد اما با کاهش توقف تولید، کاهش خسارت و نیاز کمتر به اپراتور در طولانیمدت اقتصادیتر میشود. هنگام تصمیمگیری باید هزینهٔ کل مالکیت (TCO) را بررسی کنید: هزینهٔ خرید، نصب، نگهداری، و هزینهٔ ناشی از توقف تولید/خدمات در صورت قطعی.
انتخاب بین ATS، AMF و چنج آور دستی — یک چکلیست تصمیمگیری
برای انتخاب:
- میزان حساسیت بار به قطع برق؛
- دسترس بودن اپراتور؛
- بودجه اولیه؛
- نیاز به مانیتورینگ ژنراتور؛
- تعداد و نوع منابع پشتیبان (ژنراتور/UPS).
1- اگر بار بحرانی و بدون نیروی انسانی میباشد: ATS/AMF.
2- اگر بودجه محدود و حضور اپراتور دائمی: چنج آور دستی.
3- اگر نیاز به مانیتورینگ کامل ژنراتور هست: AMF.
این چکلیست را هنگام برآورد پروژه پر کنید تا انتخاب منطقیتری داشته باشید.
موارد خاص: سنکرونسازی (پارالل) و وقتی به آن نیاز دارید
در بعضی سیستمها نیاز است چند ژنراتور بهصورت همزمان (پارالل) کار کنند تا بار را تامین کنند؛ در این حالت تابلو باید قابلیت سنکرونسازی (synchronization) و کنترل بار بین ژنراتورها را داشته باشد. این قابلیت فراتر از ATS ساده است و نیاز به سیستم کنترل پیچیدهتر و کنتاکتورها/بریکرهای مخصوص دارد.
اگر پروژهٔ شما توان بالایی میخواهد یا رشد بار در آینده محتمل است، از ابتدا نیاز به طراحی سنکرونینگ را در نظر بگیرید.
نکات نهایی برای خریدار/مشاور فنی قبل از پروژه
قبل از سفارش تابلو یا مناقصه، مدارک فنی (specification)، دیاگرام تکخطی، شرایط عملکردی (زمان تاخیر، اولویت منابع)، رنج ولتاژ و توان، و نیازمندیهای حفاظتی را مستند کنید.
مشخص کنید آیا نیاز به PLC، قابلیت مانیتورینگ از راه دور یا رابطهای ارتباطی (Modbus, RS485) دارید. همچنین از سازنده درخواست کنید مدار تست و گواهی عملکرد (Factory Acceptance Test) را ارائه دهد تا در زمان تحویل هیچ ابهامی نباشد.
جمع بندی
تفاوت تابلو چنج اور و ATS عمدتاً در سطح کنترل و اتوماسیون است: تابلو چنج آور عنوان کلی برای سوئیچ بین دو منبع است که میتواند دستی یا اتوماتیک باشد؛ ATS همان نوع اتوماتیک (Automatic Transfer Switch) است که فرایند تشخیص قطع، استارت ژنراتور و انتقال بار را خودکار انجام میدهد، و AMF نسخهٔ پیشرفتهتریست که کنترل و مانیتورینگ کامل ژنراتور را بر عهده دارد.
انتخاب درست بین دستی/ATS/AMF وابسته به حساسیت بار، در دسترس بودن نیروی انسانی، بودجه و نیاز به مانیتورینگ است. برای پروژههای حساس و بدون پذیرش قطع برق توصیهٔ فنی معمول، استفاده از ATS یا AMF است؛ برای پروژههای کماهمیتتر یا با حضور اپراتور، چنج آور دستی کفایت میکند. رعایت نکات نصب، حفاظت و برنامهٔ نگهداری، در عمل تاثیر بیشتری از صرف هزینهٔ اولیه دارد.
سوالات متداول (FAQ)
- آیا ATS همیشه ژنراتور را خودکار استارت میکند؟
بله؛ در اغلب پیادهسازیها برد کنترل ATS پس از تشخیص قطع برق فرمان استارت ژنراتور را صادر کرده و بعد از پایدار شدن خروجی، بار را منتقل میکند. جزئیات زمانبندی قابل تنظیم است. - AMF بهتر است یا ATS؟
AMF برای کاربردهایی که نیاز به کنترل کامل و مانیتورینگ ژنراتور دارند مناسبتر است؛ ATS روی انتقال بار تمرکز دارد و ممکن است کنترل جامع ژنراتور را شامل نشود. اگر ژنراتور باید مانیتور شود، AMF ارجح است. - آیا میتوان ATS را بعداً به AMF ارتقا داد؟
در برخی موارد بله — اگر تابلو فضای کافی و سازگاری الکترونیکی داشته باشد، برد کنترل و ماژولهای مانیتورینگ قابل اضافه شدن هستند؛ اما گاهی نیاز به تعویض کامل تابلو است. بررسی سازنده و شرایط فیزیکی لازم است. - تاخیر انتقال چگونه تنظیم میشود و چرا مهم است؟
پاسخ: تاخیر انتقال (transfer delay) برای جلوگیری از انتقال در هنگام نوسانات کوتاه یا چشمکهای برق تنظیم میشود؛ مقدار آن روی برد کنترل قابل تنظیم است و باید بین محافظت از تجهیزات و پاسخ سریع توازن برقرار کند. - هزینهٔ نگهداری ATS چقدر است؟
هزینهٔ نگهداری شامل بازدید دورهای، تست استارت ژنراتور، تعویض کنتاکتورها/فیوزها و بروزرسانی نرمافزار/برد در صورت نیاز است؛ در کل نسبت به هزینهٔ توقف کسبوکار بسیار کمتر و اقتصادیتر است.
